Som en ledende kernekomponent i moderne elektriske systemer er kobberskinne (kobbersamleskinne) er blevet det foretrukne valg i industriel strømdistribution på grund af dets fremragende ledningsevne, fleksible design og omkostningseffektivitet. I dette papir vil vi diskutere de tre kernetyper af kobberskinne, 10 kernefordele og 5-trins designprocessen fra udvælgelse til installation og analysere dens nøglerolle i smart grid og nye energifelter gennem autoritative data og eksterne referencer. I slutningen af artiklen med sammenligning af kobber- og aluminiumskinneydelse, design en parametertabel for at hjælpe dig med at træffe en hurtig beslutning.

3 types of copper busbars and applications

Case study: Tesla SuperWorks bruger laminerede kobberskinne til at reducere inverterinduktansen og øge effektkonverteringseffektiviteten med 3%.

10 Advantages of Copper busbars

1. Optimal ledningsevne: kobbers ledningsevne (58,5×10⁶ S/m) overstiger langt den for aluminium (37,7×10⁶ S/m), og modstanden er reduceret med 35%.
2. Stærk korrosionsbestandighed: Oxidlaget på kobberoverfladen er stabilt, og levetiden i et fugtigt miljø er mere end 2 gange længere end for aluminiumsskinner.
3. Høj varmeafledningseffektivitet: fladt design øger overfladearealet med 50%, og med tvungen luftkøling kan bærestrømmen øges med 20%.
4. Lav installation cost: Kobberledninger reducerer mængden af kabel med 90% og forkorter installationstiden med 40%.
5. Tilpasset design: støtte formet skæring, tin-/forsølvbelægningsbehandling og tilpasning til komplekse rum (såsom datacenterskabe).
6. Miljøvenlig og genanvendelig: kobbergenanvendelse på over 95%, kulstofemissioner i fuld livscyklus 18% lavere end aluminium).
7. Højfrekvent ydeevne: Lamineret struktur reducerer induktansen til 10nH/cm², hvilket reducerer elektromagnetisk interferens (EMI).
8. Høj mekanisk styrke: Trækstyrke på 200-250 MPa, velegnet til højvibrationsscenarier såsom højspændingsanlæg.
9. Lav kontaktmodstand: Konnektormodstanden i fortinnet kobber er kun 0,1 mΩ, hvilket reducerer risikoen for lokal overophedning.
10. Kompatibel med intelligent overvågning: Integrerede temperatursensorer til at realisere termisk styring i realtid (Case: [Siemens Intelligent Busbar System]).

5-step process of copper busbar design

1. Efterspørgselsanalyse:
   • Bestem den aktuelle belastning (skal reservere en 20% margin), spændingsniveau (f.eks. 380V/10kV) og omgivelsestemperatur (-40℃~125℃).
   • Vælg typen af kobberskinne: højfrekvente scenarier prioriterer den laminerede struktur; vibrationsmiljøer vælger fleksible kobberskinner.
2. Parameterberegning:
   • Formel for tværsnitsareal: A = I × K / (J × ΔT)
     ◦ I: strøm (A); K: varmeafledningskoefficient (1,2-1,5); J: strømtæthed (2-4 A/mm²); ΔT: temperaturstigning (℃).
   • Referencestandard: IEC 60439 om grænseværdien for temperaturstigning (≤65℃).
3. Structural design:
   • Optimeret layout for at reducere tab af hvirvelstrøm (afstand ≥ 2 gange tykkelsen af kobberskinne).
   • Kantaffasningsbehandling (R-vinkel ≥ 0,5 mm) for at forhindre spidsudladning. 4.
4. Materiale og overfladebehandling:

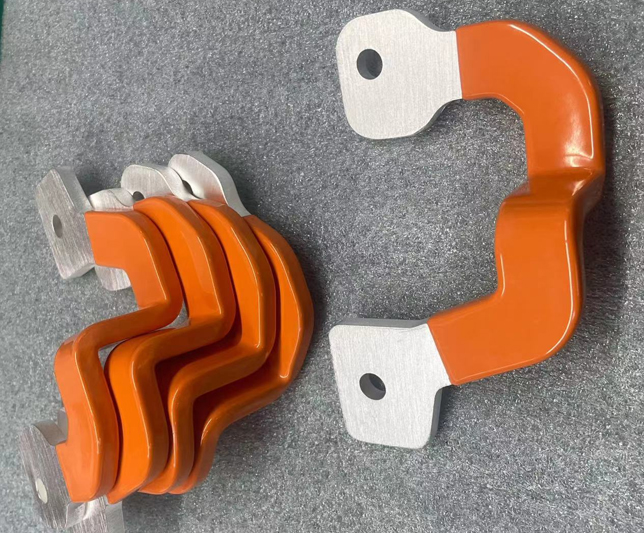

   • T2 kobber (renhed ≥99,9%) er valgt, og tykkelsen af fortinning er ≥5μm for at modstå oxidation.
   • Silikone isolerende ærme bruges i højspændingsscenarier (spændingsmærke ≥3kV/mm).
5. Installation og test:
   • Brug en momentnøgle til at stramme boltene (se IEC 61439 Appendiks B for momentværdi).
   • Infrarød termisk billedkamera registrerer temperaturstigning for at sikre, at der ikke er lokaliserede varme punkter.

 Copper vs. aluminum busbars: when to choose copper?
