Ποια είναι η αντίσταση μιας χάλκινης ράβδου λεωφορείου και πώς να την υπολογίσετε

Ως βασικό στοιχείο της μετάδοσης ισχύος, τα χαρακτηριστικά αντίστασης του χάλκινη ράβδος καθορίζουν άμεσα την ενεργειακή απόδοση και τη σταθερότητα του συστήματος. Αυτό το άρθρο αναλύει τη λογική υπολογισμού, τους παράγοντες που επηρεάζουν και τις στρατηγικές βελτιστοποίησης της μηχανικής για την αντίσταση των χάλκινων ζυγών μέσω οκτώ βασικών επιχειρημάτων. Σε συνδυασμό με δεδομένα θερμοκρασιακής κλίσης, πίνακες σύγκρισης υλικών και αναφορές σε διεθνή πρότυπα, η παρούσα εργασία παρέχει στους ηλεκτρολόγους μηχανικούς έναν οδηγό αναφοράς που συνδυάζει θεωρητικό βάθος και πρακτική αξία.

Εισαγωγή

Στο πλαίσιο της αύξησης της βιομηχανικής κατανάλωσης ηλεκτρικής ενέργειας, οι χάλκινοι ζυγοί έχουν γίνει ο αγωγός επιλογής για συστήματα μεταφοράς και διανομής ενέργειας λόγω της υψηλής ηλεκτρικής τους αγωγιμότητας. Ωστόσο, ο ακριβής υπολογισμός και η βελτιστοποίηση της αντίστασης εξακολουθεί να αποτελεί πρόκληση σχεδιασμού. Σύμφωνα με τη Διεθνή Ένωση Χαλκού, η βελτιστοποίηση της αντίστασης των ζυγών μπορεί να μειώσει την απώλεια ενέργειας κατά 5%-15%. Σε αυτήν την εργασία, θα χρησιμοποιήσουμε έγκυρα δεδομένα και μηχανικές περιπτώσεις για να δημιουργήσουμε ένα πλαίσιο πλήρους διάστασης ανάλυσης για την αντίσταση των χάλκινων ζυγών.

Ο τύπος της αντίστασης του χάλκινου ζυγού

ένας βασικός τύπος: εφαρμογή του νόμου της αντίστασης στη μηχανική

The calculation of copper busbar resistance follows the classical formula:[ R = \rho \frac ]

Οπου:

  • (R) ): τιμή αντίστασης (Ω)
  • ( \rho ): resistivity of copper (( 1.68 \times 10^ \, \Omega \cdot m )) at 20°C)
  • (L ): μήκος ζυγού (m)
  • (A ): επιφάνεια διατομής (m²)

Επικύρωση υπόθεσης:
A substation uses a 100mm x 10mm cross-section copper busbar with a length of 5 meters; the resistance at 20°C is calculated as:[ R = 1.68 \times 10^ \times \frac = 8.4 \times 10^ \, \Omega ] (Source: Standard Calculation Manual for Electrical Engineering)

Παράγοντες που επηρεάζουν την αντίσταση του χαλκού ζυγού

1. Καθαρότητα υλικού και τεχνολογία επεξεργασίας

  • Περιεκτικότητα σε χαλκό: Η ειδική αντίσταση του χαλκού χωρίς οξυγόνο 99,9% είναι 3%-5% χαμηλότερη από τον συνηθισμένο χαλκό.
  • Επεξεργασία ανόπτησης: Η ειδική αντίσταση του πλήρως ανοπτημένου χαλκού είναι περίπου 2% χαμηλότερη από αυτή του σκληρού χαλκού.

2. Ποσοτικοποίηση της επίδρασης των γεωμετρικών διαστάσεων

Παράμετροι Τάσεις Αντίστασης Προτάσεις βελτιστοποίησης μηχανικής
Αύξηση μήκους κατά 20% Αντίσταση +20% Συντομεύστε τη διαδρομή ή τοποθετήστε την σε τμήματα
Αύξηση της διατομής 50% Αντίσταση -33% Βελτιστοποιημένος σχεδιασμός χρησιμοποιώντας αναλογία πλάτους προς πάχος

3. Μη γραμμική σχέση των επιδράσεων της θερμοκρασίας

Η αύξηση της θερμοκρασίας οδηγεί σε αύξηση της θερμικής δόνησης των ατόμων χαλκού και σε γραμμική αύξηση της ειδικής αντίστασης: [ \rhoT = \rho [1 + \alpha (T-20)] ] Where ( \alpha ) is the temperature coefficient of resistance of copper (0.00393/°C).

Διασταυρούμενη αναφορά θερμοκρασίας-αντίστασης

Θερμοκρασία (℃) Αντίσταση (×10-⁸ Ω-m)
0 1.68
50 1.72
100 1.88

Ειδικά Προβλήματα Αντίστασης σε Σενάρια Μηχανικής

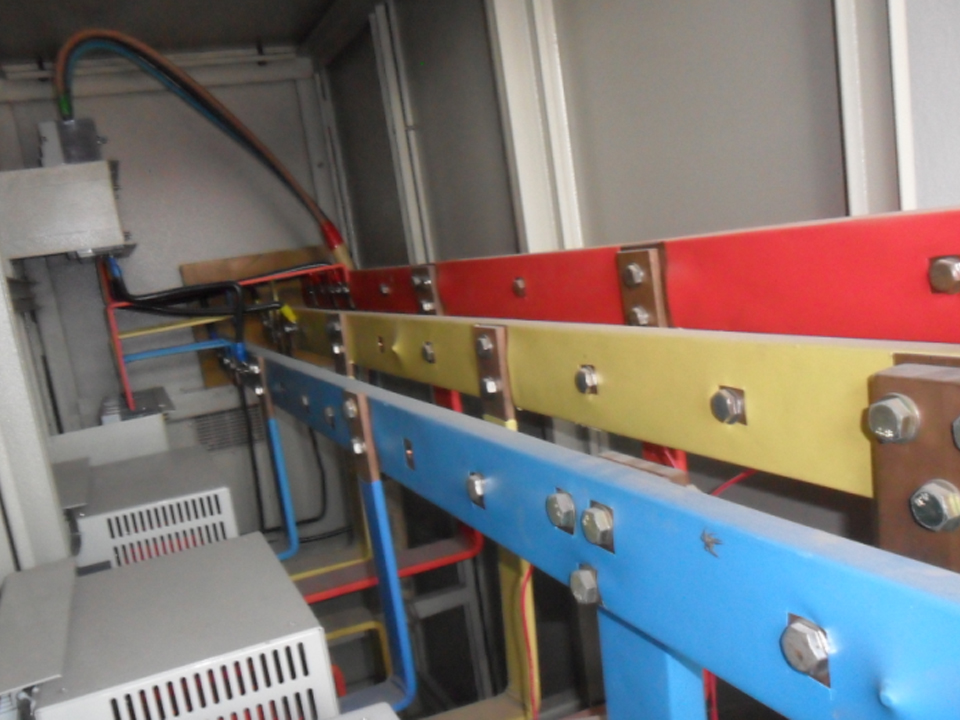

Α. Κρυφές απώλειες στην αντίσταση επαφής

Η αντίσταση επαφής στη σύνδεση μεταξύ του ζυγού και του εξοπλισμού μπορεί να είναι έως και 10 φορές μεγαλύτερη από την αντίσταση του σώματος:

  • Influencing factors: surface oxidation (copper oxidation rate accelerates above 40℃), insufficient pressure (recommended contact pressure >15N/mm²).
  • Λύση: Επαργύρωση (μειώνει την αντίσταση επαφής κατά 30%-50%) ή χρήση ροδέλων με δισκοειδή ελατήρια για τη διατήρηση σταθερής πίεσης.

Β. Επίδραση του δέρματος σε υψηλές συχνότητες

Όταν η συχνότητα υπερβαίνει το 1kHz, το ρεύμα τείνει να κατανέμεται προς την επιφάνεια του αγωγού και η ισοδύναμη αντίσταση αυξάνεται σημαντικά: [R = R \times (1 + 0.005f^) ] (Source of formula: IEC 60287 standard)

Σύγκριση ιδιοτήτων χαλκού με άλλους αγωγούς

Υλικό Αντίσταση 20°C (×10-⁸ Ω-m) Δείκτης Κόστους Ισχύοντα σενάρια
Ηλεκτρολυτικός χαλκός 1.68 100 Διακόπτης υψηλής τάσης
Κράματα αλουμινίου 2.82 65 Εναέριες γραμμές
Επάργυρος χαλκός 1.62 150 Συνδέσεις ακριβείας οργάνων

Στρατηγικές για τη μείωση της αντίστασης του χαλκού

  1. Βελτιστοποίηση διατομής: Υπολογίστε τη βέλτιστη διατομή με τη μέθοδο οικονομικής πυκνότητας ρεύματος (συνιστώμενη τιμή: 2-4A/mm²).
  2. Ενεργητική ψύξη: η ψύξη με εξαναγκασμένο αέρα μπορεί να μειώσει την αντίσταση λειτουργίας στους 70 ℃ κατά 18%.
  3. Τμηματοποιημένη μόνωση: Μειώνει τις απώλειες από δινορρεύματα και αυξάνει την αποτελεσματική ικανότητα μεταφοράς ρεύματος.
  4. Επιφανειακή επεξεργασία: χημική παθητικοποίηση για την αναστολή της οξείδωσης (η ειδική αντίσταση του οξειδωμένου χαλκού είναι 1000 φορές υψηλότερη από τον καθαρό χαλκό).

Σύναψη

Ακριβής έλεγχος του χάλκινη ράβδος Η αντίσταση αποτελεί τον ακρογωνιαίο λίθο της κατασκευής ενός αποδοτικού συστήματος ισχύος. Μέσω του μοντέλου διόρθωσης θερμοκρασίας, του σχήματος βελτιστοποίησης επαφών και της σύγκρισης επιλογής υλικών που εξηγούνται σε αυτή την εργασία, οι μηχανικοί μπορούν να βελτιώσουν συστηματικά το επίπεδο σχεδιασμού. Στο μέλλον, με την πρωτοπορία της τεχνολογίας υπεραγώγιμων υλικών (π.χ., το MgB₂ επιτυγχάνει μηδενική αντίσταση στους -253℃), το σενάριο εφαρμογής του χάλκινου ζυγού μπορεί να επεκταθεί περαιτέρω, αλλά το οικονομικά αποδοτικό πλεονέκτημά του στον τομέα της θερμοκρασίας δωματίου εξακολουθεί να είναι δύσκολο να αντικατασταθεί.
