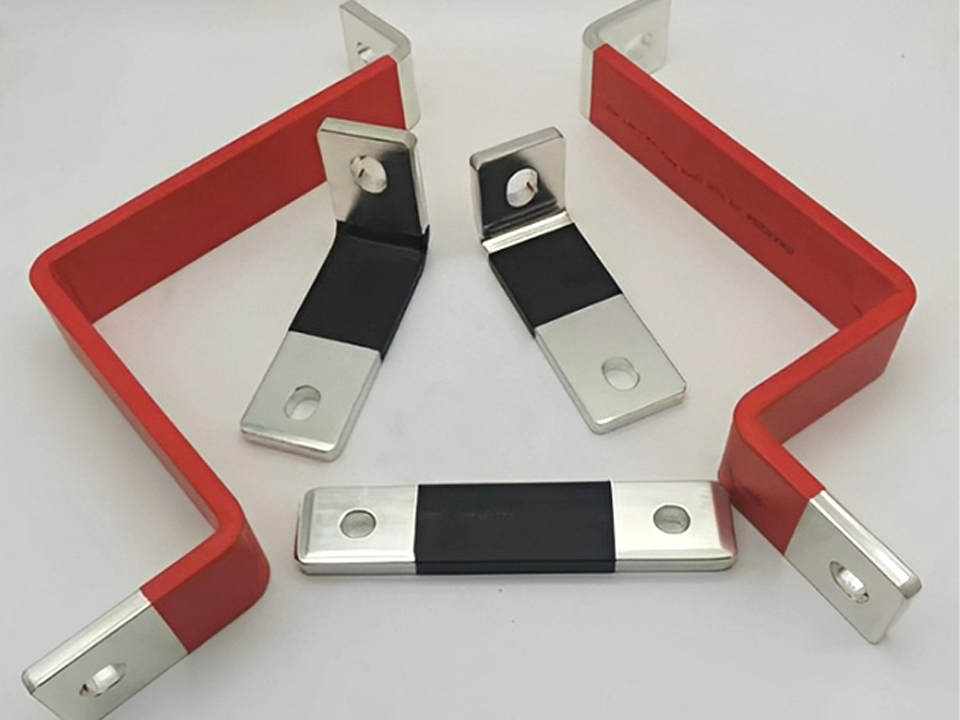

تتناول هذه المقالة الحاجة إلى معالجة سطح قضيب توصيل نحاسي تقييم البطانات من خلال مقارنة البيانات التجريبية مع الحالات الصناعية. يتضمن التقرير 10 حجج أساسية، تغطي تأثير الأكسدة، واختيار عملية المعالجة، وتحليل التكلفة والعائد، وأبعاد رئيسية أخرى، ويقدم نموذجًا مرجعيًّا لاتخاذ القرار مع روابط خارجية موثوقة لمساعدة الشركات على تحسين استراتيجية اختيار صفوف النحاس.
| المؤشرات البيئية | القيم الحرجة | متطلبات العلاج | معايير الاختبار |
|---|---|---|---|
| الرطوبة النسبية | >85% RH | الطلاء الإلزامي | IEC 60068-2-78 |
| تركيز رذاذ الملح | >5 ملغ/م³ | طلاءات مركبة ثلاثية الطبقات | ASTM B117 |
| درجة حرارة التشغيل | >105 درجة مئوية | طلاء مطلي بالفضة/النيكل | UL 486A |
| قوة الاهتزاز | >3.5 غرام | التشطيب بالتقوية الميكانيكية | MIL-STD-810G |
| مؤشر التلوث | PD3 أو أعلى | حزم معزولة بالكامل | IEC 60664-1 |
التكلفة: زيادة تتراوح بين 15 و20 يوان صيني للمتر (أسعار سوق شنغهاي لعام 2023)
الميزة: انخفاض مقاومة التلامس بنسبة 40% (بيانات مختبر المواد بجامعة MIT)
الحالة: قاطع الدائرة الكهربائية من سلسلة Schneider NSX المزود بطبقة طلاء من القصدير بسماكة 0.8، مما أدى إلى خفض ارتفاع درجة الحرارة بمقدار 12 كلفن
تحسين الموصلية: مقاومة السطح 1.59 ميكروأوم-سم، أي أقل بنسبة 8% من النحاس العاري (انظر مجلة «Plating & Finishing»)
الاقتصاد: تقلبات أسعار الفضة تؤدي إلى ارتفاع التكلفة بمقدار 300-500 يوان/كجم (بيانات فورية من بورصة لندن للفضة)
مقارنة الأداء بين رش راتنج الإيبوكسي والأنابيب القابلة للانكماش بالحرارة:
| المعلمات | راتنج الإيبوكسي | الأنابيب القابلة للانكماش بالحرارة |
|---|---|---|
| قوة التحمل | 35 كيلو فولت/مليمتر | 28 كيلو فولت/مليمتر |
| عمر الدورة الحرارية | 2000 دورة | 1500 دورة |
| كفاءة البناء | 3 أمتار في الدقيقة | 8 أمتار في الدقيقة |
| التصنيف البيئي | RoHS 2.0 | REACH |
الحجة 8: تأثير المقاومة الحرارية للأنابيب القابلة للانكماش الحراري
يُظهر «دليل مواد العزل» الصادر عن شركة 3M أن الأنابيب القابلة للانكماش الحراري بسمك 2 مم تقلل الكفاءة الحرارية للصفوف النحاسية بمقدار 28%، وهو ما يتعين تعويضه باستخدام معامل تصحيح حمل التيار K=0.82
في بيئة صناعية جافة ونظيفة، تحافظ صفوف النحاس المكشوفة على أدائها من خلال الوسائل التقنية التالية:
عملية التجميع الدقيق: يتم تحقيق التلامس المباشر بين الأسطح المعدنية باستخدام براغي مطابقة لمعيار DIN 43671 (يتم ضبط قيمة عزم الدوران في نطاق 8-12 نيوتن متر)، ويمكن أن تصل مقاومة التلامس إلى 15 ميكروأوم
آلية حماية طبقة الأكسيد: يبلغ سمك طبقة الأكسيد الأولية حوالي 0.5-3 ميكرومتر، وتصل الموصلية الحرارية إلى 400 واط/(م-ك)، عند درجة حرارة 80 درجة مئوية، وهو ما يزيد بمقدار 14 ضعفًا عن الموصلية الحرارية للنحاس النقي.
مشروع منصة بحرية:
التحدي: تركيز رذاذ الملح 22 ملغ/م³، الرطوبة 98%RH
الحل: طلاء بالنيكل (25 ميكرومتر) + مانع تسرب من السيليكون
النتيجة: تم تمديد دورة الصيانة من 5 سنوات إلى 8 سنوات، وانخفض معدل الأعطال بنسبة 73%
يجب أن تحقق المعالجة السطحية لقضبان التوصيل النحاسية التوازن بين المواصفات الفنية والجوانب الاقتصادية. وتشمل النقاط الرئيسية التي يجب أخذها في الاعتبار عند اتخاذ القرار ما يلي:
