Sulla scia della rivoluzione delle nuove energie e della produzione intelligente, il barra collettrice in rame, in quanto materiale conduttivo fondamentale dell'impianto elettrico, influisce direttamente sulla sicurezza e sull'efficienza delle apparecchiature a causa delle differenze nelle sue prestazioni. A seconda delle diverse proprietà fisiche e dei diversi scenari di applicazione, barre collettrici in rame flessibili e barre collettrici in rame massiccio sono diventati componenti fondamentali nei settori della trasmissione di potenza, dei veicoli a energia alternativa e delle attrezzature industriali. Nel presente articolo, attraverso un’analisi comparativa basata su dieci dimensioni – tra cui la scienza dei materiali, i parametri prestazionali e l’aspetto economico – e avvalendosi di dati e casi di studio autorevoli del settore, vengono messe in luce le differenze essenziali e il valore sinergico dei due elementi, al fine di fornire un riferimento sistematico per la progettazione e la scelta ingegneristica.

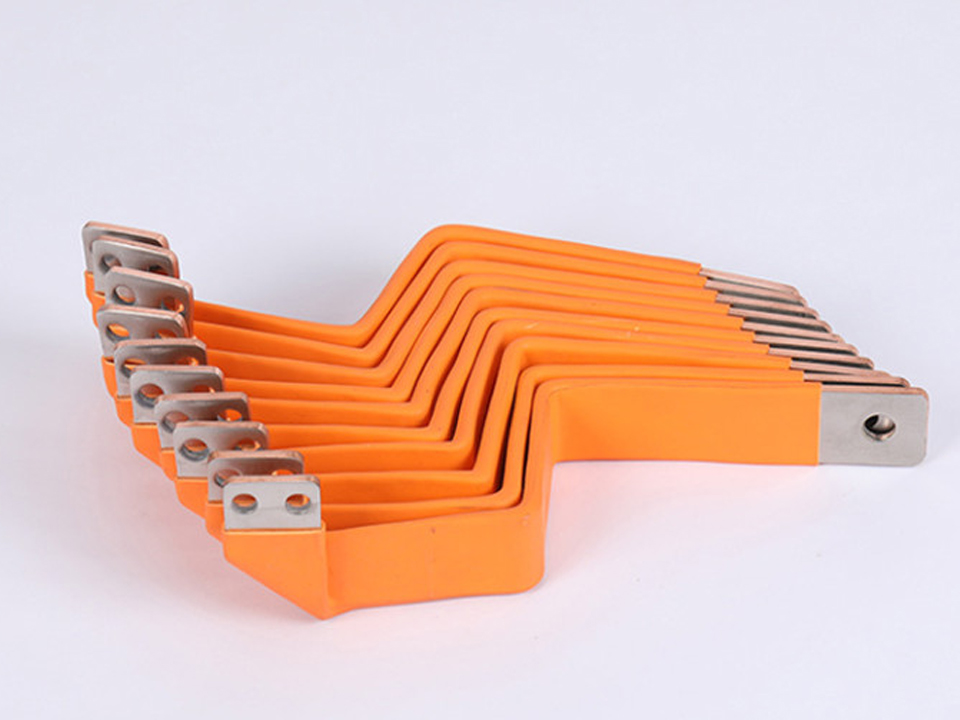

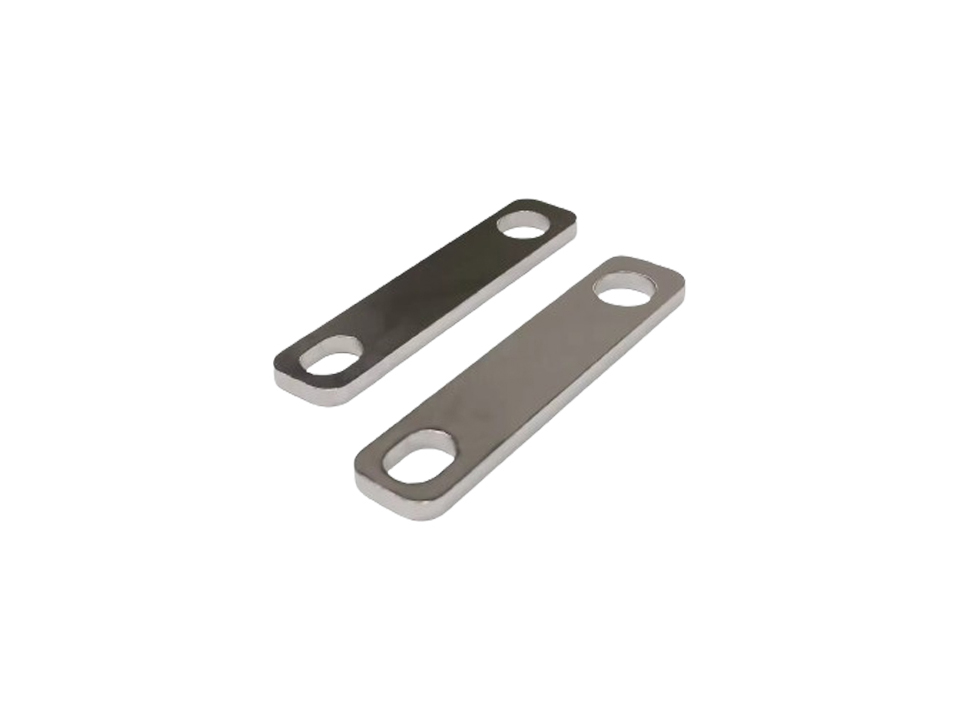

La differenza fondamentale tra il rame flessibile e il rame massiccio risiede innanzitutto nel processo di ricottura. Le sbarre collettrici in rame flessibile vengono sottoposte a ricottura ad alta temperatura (circa 400-700 ℃) per eliminare le tensioni interne, in modo che il riordino dei grani di rame dia origine a una struttura più uniforme. Questo processo conferisce loro un valore di durezza compreso tra 20 e 40 HV, mentre le sbarre collettrici in rame massiccio, non essendo sottoposte a ricottura, possono raggiungere una durezza compresa tra 80 e 120 HV. Ad esempio, Jiangsu KMET sottolinea che l’allungamento delle sbarre collettrici flessibili in rame può superare i 40%, mentre quello delle sbarre collettrici in rame massiccio è solo di 10-20%.
Sebbene entrambe le conduttività siano superiori a 98% IACS (International Annealed Copper Standard), la barra collettrice flessibile in rame, grazie alla struttura a filamenti intrecciati o a strati, presenta un’area superficiale effettiva superiore del 30%-50% rispetto alla barra collettrice in rame massiccio. A causa dell’effetto pelle, la corrente ad alta frequenza si concentra maggiormente nello strato superficiale del conduttore e la capacità di trasporto di corrente della barra collettrice in rame flessibile può essere aumentata del 15%-25% rispetto a una barra collettrice in rame massiccio con la stessa sezione trasversale (dati misurati: barra collettrice in rame morbido da 1000 A contro barra collettrice in rame massiccio da 850 A). La struttura compatta del rame massiccio è più stabile in contesti a corrente continua, il che la rende adatta alla trasmissione statica di correnti elevate.
| Parametri | Barra collettrice flessibile in rame | Barra collettrice in rame massiccio |
|---|---|---|
| Conduttività | ≥99,91 TP3T IACS | ≥99,61 TP3T IACS |
| Capacità di trasporto di corrente tipica | 1000 A (50 mm²) | 850 A (50 mm²) |
| Intervallo di frequenza | 1 kHz-10 MHz | 0-60 Hz |
| Profondità di convergenza (60 Hz) | 8,5 mm | 8,5 mm |
La resistenza alla trazione del rame massiccio (250-400 MPa) è significativamente superiore a quella del rame flessibile (200-250 MPa), ma il suo comportamento sotto carico dinamico è molto diverso. I test condotti dalla Foshan City Zolt Electric dimostrano che, dopo 100.000 cicli di flessione, nelle sbarre collettrici in rame morbido si verifica un danno da fatica pari solo a 0,2%, mentre il rischio di frattura per barre collettrici in rame massiccio nelle stesse condizioni raggiunge 80%. Questa caratteristica lo rende la scelta preferita per i collegamenti dei pacchi batteria nei veicoli a energia alternativa: l'intervallo di frequenza delle vibrazioni del veicolo (5-200 Hz) richiede materiali resistenti all'usura da micromovimenti.
La struttura multistrato delle barre collettrici flessibili in rame crea un canale naturale di dissipazione del calore e la loro conduttività termica può raggiungere i 380 W/(m-K), un valore superiore di circa 5%-8% rispetto a quello delle barre collettrici in rame massiccio. Nel modulo batteria della Tesla Model S, la barra collettrice in rame morbido riduce la temperatura di esercizio di 15 °C grazie al design a strati di lamine di rame, prolungando efficacemente la durata della cella della batteria. La barra collettrice in rame massiccio, in ambienti ad alta temperatura (>150 ℃), grazie alla forte stabilità dei bordi di grano, è più adatta per gli avvolgimenti dei trasformatori e altre applicazioni statiche ad alto calore.
La barra collettrice in rame flessibile è in grado di assorbire una tolleranza di montaggio di ±3 mm, mentre quella in rame rigido consente solo un errore di ±0,5 mm. Il caso di Kunshan Xiaowei Cloud dimostra che l’efficienza di installazione della linea di produzione dei pacchi batteria che utilizza sbarre collettrici in rame flessibili è aumentata del 40%, mentre il tasso di rilavorazione è sceso da 12% a 0,5%. Sebbene la struttura rigida delle sbarre collettrici in rame massiccio richieda una lavorazione di precisione, è possibile realizzare un accoppiamento senza gioco in contesti fissi come i quadri elettrici ad alta tensione.
Il costo iniziale delle sbarre collettrici in rame flessibile è 30%-50% superiore a quello delle sbarre collettrici in rame massiccio (per le specifiche da 50 mm², le sbarre collettrici in rame morbido costano circa $20/m, mentre quelle in rame massiccio costano ￥80/m). Tuttavia, secondo i calcoli di Qijia.com, il loro ciclo di manutenzione è più che triplicato e il costo totale può essere ridotto di 28% in 10 anni. Le sbarre collettrici in rame massiccio presentano il vantaggio di un basso costo di acquisto e rimangono competitive nelle sale di distribuzione e in altri contesti caratterizzati da basse vibrazioni.

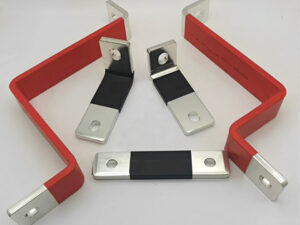

Barra collettrice flessibile in rame: a causa della bassa densità dei bordi di grano, la resistenza alla corrosione chimica è scarsa; è necessario stagnarla o rivestirla con uno strato isolante (come silicone o PVC) per migliorarne la protezione. Lo strato superficiale denso delle sbarre collettrici in rame massiccio è naturalmente in grado di resistere agli agenti corrosivi industriali 80% e può essere utilizzato nelle apparecchiature chimiche senza ulteriori trattamenti.
Le sbarre collettrici flessibili in rame richiedono l’uso della saldatura per diffusione polimerica (temperatura 500-800 ℃, pressione 10-50 MPa) per ottenere un legame metallurgico tra gli strati di lamina di rame, un processo che richiede più tempo rispetto alle sbarre collettrici in rame massiccio, con tempi di stampaggio e piegatura da 3 a 5 volte superiori. Tuttavia, questa tecnologia consente di realizzare sezioni trasversali sagomate su misura, come le sbarre collettrici flessibili in rame intrecciate in 3D utilizzate nelle batterie Tesla 4680, con un aumento dell’utilizzo dello spazio pari a 60%.
Le sbarre collettrici flessibili in rame mantengono la loro flessibilità anche a -40 °C (allungamento a rottura > 35%), mentre quelle rigide in rame diventano fragili a temperature inferiori a -20 °C. Tuttavia, in un ambiente a >200 ℃ (come un elettrodo di un forno ad arco elettrico), una barra collettrice in rame massiccio presenta una migliore resistenza all’ossidazione e una durata maggiore rispetto a una barra collettrice flessibile in rame, che è pari al doppio.
Il settore sta valutando soluzioni flessibili e solide barre collettrici in rame composito (come ad esempio un'anima in rame massiccio + una superficie in rame flessibile), entrambe dotate di elevate caratteristiche di conduzione della corrente e di resistenza alle vibrazioni. Un brevetto pubblicato da Ningde Times dimostra che questa struttura è in grado di ridurre l’impedenza di connessione della batteria del 18% e di aumentare la durata del ciclo fino a 6.000 volte. Inoltre, nuovi materiali come le barre collettrici in rame rivestite di grafene (con una conduttività superiore del 25%) ridefiniranno il panorama del settore.
L'essenza della competizione tra le sbarre collettrici in rame flessibili e quelle in rame massiccio risiede nell'unità dialettica tra conduzione flessibile e supporto rigido. Nei settori delle nuove energie, delle stazioni base 5G, delle reti intelligenti e in altri campi emergenti, le sbarre collettrici in rame flessibili dominano grazie alla loro adattabilità dinamica, mentre il settore elettrico tradizionale e l’industria pesante continuano ad affidarsi alla stabilità delle sbarre collettrici in rame massiccio. In futuro, l’integrazione di queste due innovazioni porterà i materiali conduttivi verso una nuova era caratterizzata da una combinazione di “rigidità e flessibilità”. I progettisti devono tenere conto delle caratteristiche di corrente, dei carichi meccanici, dei fattori ambientali e dei costi dell’intero ciclo di vita per scegliere la soluzione ottimale.
