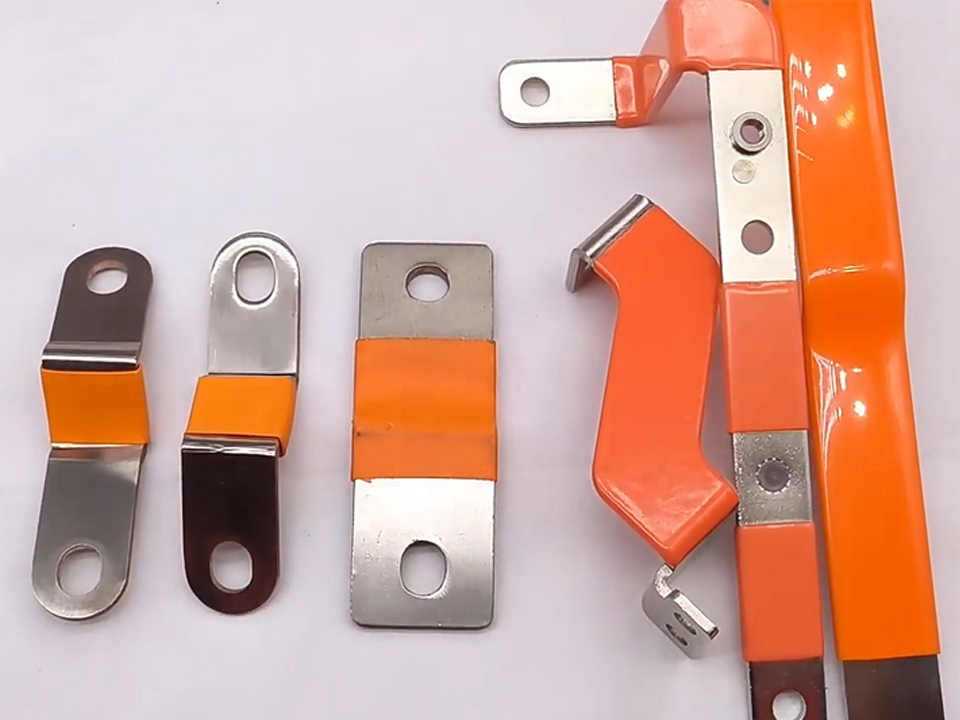

Als unersetzliches leitfähiges Material in der Elektrotechnik, Kupfer-Sammelschiene hat sich aufgrund seiner hervorragenden Leitfähigkeit, mechanischen Festigkeit und Umweltverträglichkeit zu einer zentralen Komponente in der Hoch- und Niederspannungsstromverteilung, bei Anlagen für neue Energien sowie in der industriellen Fertigung entwickelt. Der vorliegende Beitrag analysiert die physikalischen Eigenschaften von Kupferstromschienen, Anwendungsszenarien, Installationsvorschriften, Herausforderungen der Branche und weitere Aspekte. Anhand von zehn zentralen Argumenten und fundierten Daten wird der zentrale Stellenwert von Kupferstromschienen in modernen Stromversorgungssystemen aufgezeigt und eine technische Referenz für die Ingenieurpraxis bereitgestellt.
Die Leitfähigkeit von Kupfer beträgt bis zu 58,0 MS/m und ist damit 1,6-mal höher als die von Aluminium (Aluminium: 35,5 MS/m), was bedeutet, dass bei gleicher Querschnittsfläche die Strombelastbarkeit von Kupfer um mehr als 60% erhöht werden kann. Beispielsweise kann bei einem Strom von 2000 A die Querschnittsfläche einer Kupferstromschiene im Vergleich zu einer Aluminium-Stromschiene um 40% reduziert werden, was zu einer erheblichen Platzersparnis bei den Anlagen führt (siehe Tabelle 1).
Vergleich der Strombelastbarkeit von Kupfer und Aluminium
| Material | Leitfähigkeit (MS/m) | Strombelastbarkeit (2000 A) | Querschnittsfläche (mm²) |
|---|---|---|---|
| Kupfer | 58.0 | 2000 A | 120 |
| Aluminium | 35.5 | 2000 A | 200 |
Die Wärmeleitfähigkeit von Kupferreihen (401 W/m·K) übertrifft die von Aluminium (237 W/m·K) bei weitem, was eine schnelle Wärmeableitung ermöglicht und Brände durch lokale Überhitzung verhindert. Studien haben gezeigt, dass Kupferreihen eine um 30% höhere Kurzschlussstromtragfähigkeit als Aluminiumreihen sowie eine um 50% längere Auslösezeit bei Fehlerströmen aufweisen.

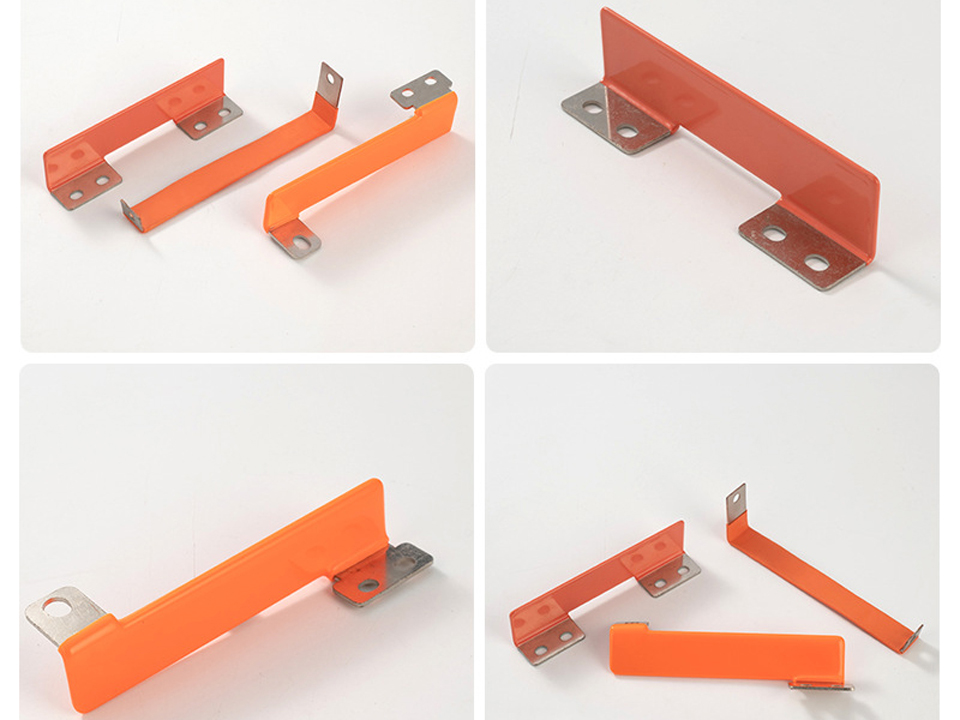

Die Zugfestigkeit von Kupferschienen von 200–250 MPa ermöglicht das Kaltbiegen (Mindestbiegeradius von 50 mm), während Aluminiumschienen anfällig für Risse sind. So lässt sich beispielsweise die Ebenheitsabweichung bei 90°-Biegungen von Kupferschienen in einem GGD-Verteilerschrank auf unter 1 mm begrenzen, um den Anforderungen an die Installation von Präzisionsgeräten gerecht zu werden.
In GGD-Niederspannungsschaltanlagen werden Kupferschienen als Hauptsammelschienen zum Anschluss von Leistungsschaltern, Trennschaltern und anderen Komponenten verwendet, und ihre Anordnung wirkt sich unmittelbar auf die Stabilität des Systems aus. Nehmen wir als Beispiel den Abzweigschrank:
In Windkraftanlagen dienen die Kupferschienen dazu, den Generator mit dem Umrichter zu verbinden. Verzinnte Kupferschienen mit einem Querschnitt von 300 mm² können einen Strom von 3.000 A führen und sind effizienter als Kabel. In Solarwechselrichtern werden geformte Kupferschienen (z. B. T-förmige) verwendet, um die räumliche Anordnung zu optimieren und Leistungsverluste zu reduzieren.
In Elektrolysebehältern kommen rechteckige Kupferschienen mit einer Dicke von 10 mm und einer vernickelten Oberfläche zum Einsatz, um der Korrosion durch Säuren und Laugen standzuhalten; ihre Lebensdauer beträgt 15 Jahre. In Hochspannungsschaltanlagen müssen Überlappungsverbindungen von Kupferschienen mit einer leitfähigen Paste beschichtet werden, die einen Kontaktwiderstand von weniger als 10 μΩ aufweist, und einer Ultraschallprüfung unterzogen werden, um sicherzustellen, dass keine Fehlverbindungen vorliegen.
| Verbindungsmodus | Anwendungsfälle | Technische Anforderungen |
|---|---|---|
| Schraubverbindung | Abnehmbares Teil | Federscheibe + Unterlegscheibe, Anzugsmoment 50–70 N·m |
| Schweißen | Festverbindungen für hohe Stromstärken | Eindringtiefe beim WIG-Schweißen ≥ 80% der Dicke des Grundwerkstoffs |
| Crimpen | Umgebung mit hochfrequenten Schwingungen | Crimpdruck ≥ 300 MPa, Widerstandsabweichung ≤ 5% |
Schwankungen des Kupferpreises führen dazu, dass die Rohstoffkosten mehr als 60% ausmachen; durch das Verfahren der “Wiederverwertung von Abfällen” lässt sich die Verlustquote auf unter 3% senken. Die EU-RoHS-Normen schreiben vor, dass der Bleigehalt der Beschichtung <0,1% betragen muss, was den Einsatz umweltfreundlicher Technologien wie der cyanidfreien Beschichtung fördert.
Wie bei elektrischen Systemen hängt die technologische Weiterentwicklung von Kupferdurchführungen unmittelbar mit der Zuverlässigkeit und Energieeffizienz von Energieversorgungsanlagen zusammen. Von der Präzisionsbearbeitung in Stromverteilerschränken bis hin zur innovativen Konstruktion von Anlagen für neue Energien – die Anwendungsbereiche von Kupferdurchführungen erweitern sich ständig. Die Branche muss standardisierte Installationsverfahren, umweltfreundliche Prozesse und intelligente Fertigung weiter vorantreiben, um den Herausforderungen in Bezug auf Kosten und Nachhaltigkeit gerecht zu werden. Für Kupfer-Sammelschiene Wenn Sie Hilfe bei der Auswahl und Angebotserstellung benötigen, besuchen Sie das Jadobond PCBA Technology Center, um professionelle Unterstützung zu erhalten.
