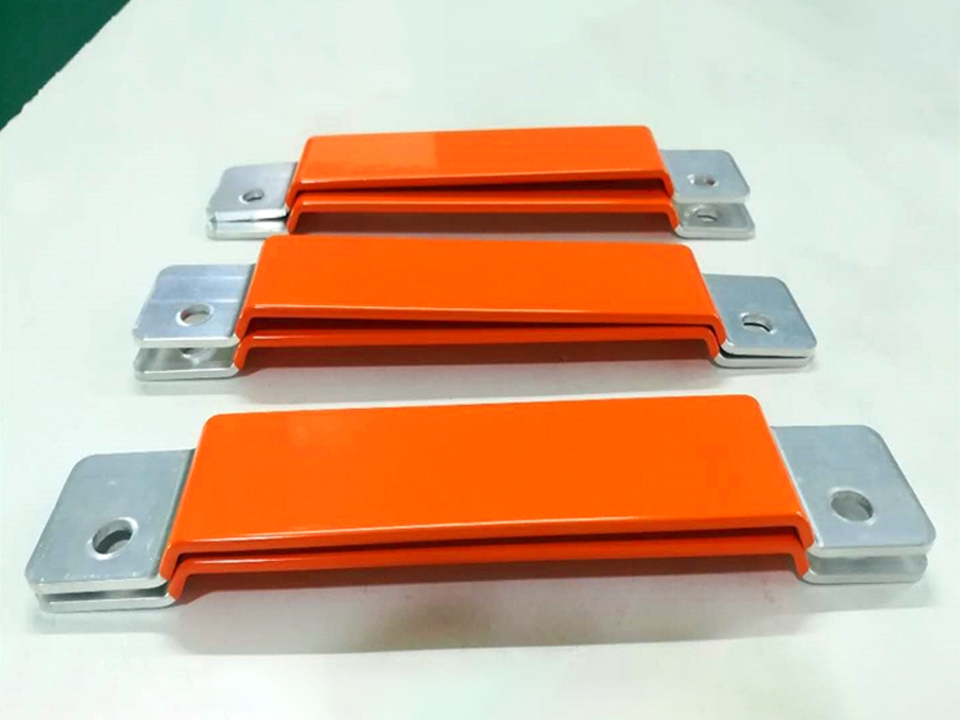

Beschichtung von Kupfersammelschienen: Alles, was Sie wissen müssen

Als zentrales leitfähiges Element des Stromversorgungssystems ist die Oberflächenbehandlungstechnologie von Kupfer-Sammelschiene Dies wirkt sich unmittelbar auf die Lebensdauer, die Sicherheit und die Betriebseffizienz der Anlagen aus. Dieser Artikel analysiert systematisch die technischen Grundlagen und wirtschaftlichen Vorteile von acht wichtigen Verfahrensarten, wie beispielsweise Galvanisierung, chemische Passivierung, Isolationsschutz usw., in Verbindung mit internationalen Normen und Fallbeispielen aus der Industrie und verdeutlicht dabei die entscheidende Rolle der Oberflächenbehandlung bei der Steigerung der Leitfähigkeit von 30% und der Verringerung der Korrosionsrate von 90%. Durch den Vergleich von Versuchsdaten und Kostenmodellen bietet er Energieanlagenherstellern eine Grundlage für ihre Auswahlentscheidungen und hilft ihnen, das optimale Gleichgewicht zwischen Leistung und Kosten zu finden.

I. Warum ist die Oberflächenbehandlung von Kupferschienen wichtig?

Branchenstudien zeigen, dass sich die jährlichen Verluste durch Stromausfälle aufgrund von Kupferkorrosion auf über 5 Milliarden Dollar belaufen (IEC-Bericht 2024). Unbehandelte blanke Kupferschienen, die 72 Stunden lang der Luft ausgesetzt waren und oxidierte schwarze Flecken aufweisen, weisen einen um 40% erhöhten Kontaktwiderstand auf (Testdaten gemäß ASTM B152). Die Oberflächenbehandlungstechnologie erzielt durch einen dreifachen Barrieremechanismus bahnbrechende Leistungsergebnisse:

• Mechanische Barriere: Die Beschichtung schützt die Isolate vor Sauerstoff und Feuchtigkeit.
• Elektrochemischer Schutz: Der Passivierungsfilm hemmt die anodische Reaktion.
• Strukturelle Verstärkung: Durch Sandstrahlen wird die Verdichtung der Oberfläche verbessert.

II. Vergleich der Leistungsfähigkeit der acht Behandlungstechnologien

Vergleich der technologischen Parameter der Oberflächenbehandlung von Kupferschienen

Prozesstyp	Leitfähigkeit (%IACS)	Salzsprühbeständigkeit (h)	Kostenindex	Anwendungsfälle
Blankes Kupfer (Ausgangswert)	100	48	1.0	Trockene, geschlossene Umgebung
Feuerverzinkung	98	720	1.8	Schaltanlagen für hohe Luftfeuchtigkeit
Galvanisiertes Silber	105	1200	4.5	Kritische Knotenpunkte im Rechenzentrum
Chemische Passivierung	99	480	1.2	Kostengünstige Lösungen für die Massenproduktion
Epoxid-Pulverbeschichtung	85	2000	2.3	Freiluft-Schaltanlagen
Eloxieren	92	600	2.0	Verschleißfeste Gleitkontakte
Laser-Mikroschmelzen	101	3000	6.0	Nukleare und andere extreme Umgebungen
Nanokomposit-Beschichtungen	97	1800	3.8	Anforderungen an den Korrosionsschutz für den Schiffsbau

Erläuterung der Kerntechnologie

1. Verzinnung: die erste Wahl für kostengünstigen Korrosionsschutz
   Durch das kombinierte Beiz- und Verzinnungsverfahren wird der Kontaktwiderstand auf unter 15 μΩ·cm² stabilisiert (bei 22% niedriger als bei blankem Kupfer). Nachdem ein Automobilhersteller das Methansulfonat-Verzinnungssystem eingeführt hatte, verlängerte sich die Lebensdauer der Kupferschienen von 5 auf 15 Jahre, und das Verfahren entspricht der RoHS-Umweltschutzrichtlinie.
2. Versilberungstechnologie: der Gipfel der Leitfähigkeit
   Eine 0,3 μm dicke Versilberung kann die Strombelastbarkeit um 25% erhöhen und eignet sich besonders für Hochstromanwendungen über 5000 A. Siemens setzt ein Impuls-Versilberungsverfahren ein, um den Temperaturanstieg der Schaltanlage von 65 °C auf 42 °C zu senken.
3. Innovation im Bereich der chemischen Passivierung
   Eine Passivierungslösung auf Benzotriazolbasis (BTA) kann innerhalb von 3 Minuten eine 1,2 nm dicke, dichte Schicht bilden, und der neutrale Salzsprühtest wird nach 96 Stunden bestanden (nationale Norm GB/T 10125). Im Rahmen des 5G-Basisstationsprojekts von Huawei wurde nachgewiesen, dass das Verfahren die Betriebs- und Wartungskosten um 40% senkt.
4. Durchbruch bei der Isolierbeschichtung
   Die DuPont Teflon®-Beschichtung bewahrt die Leitfähigkeit von 85% und hält gleichzeitig einer Durchschlagspannung von bis zu 15 kV/mm stand. Anwendungsbeispiele aus mexikanischen Windparks zeigen eine Verringerung der Isolationsausfallrate um 90%.

III. Modellierung des wirtschaftlichen Nutzens von Oberflächenbehandlungen

Berechnet auf der Grundlage eines jährlichen Verbrauchs von 1000 Metern Kupferschienen:

• Direkte Kosten: Durch das Verzinnungsverfahren steigen die Kosten um $1.000, während sich die jährlichen Kosten für den Ersatz aufgrund von Korrosion um $7.000 verringern.
• Versteckte Vorteile: Steigerung der Leitfähigkeit um 3%-5% zur Optimierung der Energieeffizienz, was einer Einsparung von $2.000 an Stromkosten pro Jahr entspricht
• ROI-Zyklus: Die meisten Prozesse amortisieren sich innerhalb von 8 bis 14 Monaten (siehe Grafik unten)

IV. Branchentrends und die Entwicklung von Standards

1. Umweltwandel: Die EU wird im Jahr 2027 cyanidhaltige Galvaniklösungen verbieten und damit die Verbreitung cyanidfreier Verzinnungsverfahren fördern
2. Intelligente Modernisierung: Das KI-gesteuerte System zur Überwachung der Schichtdicke sorgt für eine Schichtdickenabweichung von <±0,05 μm (ISO 2064).
3. Der Aufstieg der Verbundprozesse: Die “Doppelschutz”-Lösung aus chemischer Passivierung und anschließender Graphenbeschichtung ist zu einem Schwerpunkt der Forschung und Entwicklung geworden.

Fazit

Kupfer-Sammelschiene Die Oberflächenbehandlung hat sich von einer reinen Korrosionsschutzanforderung zu einem systematischen Projekt entwickelt, das die Optimierung der Leitfähigkeit, intelligenten Betrieb und Wartung sowie umweltfreundliche Fertigung umfasst. Hersteller müssen je nach Anwendungsszenario dynamisch geeignete Prozesskombinationen auswählen, zum Beispiel:

• Rechenzentren legen Wert auf Versilberung und lokale Isolierung
• Offshore-Plattformen mit Nanobeschichtung und kathodischem Korrosionsschutz
• Passivierung + Verzinnung für zivile Stromverteilerschränke

Mit der Einführung der neuen Norm IEC 62973-1 wird die Oberflächenbehandlungstechnologie zum zentralen Wettbewerbsvorteil beim Export von Energieanlagen. Es wird empfohlen, dass Unternehmen ein System zur Bewertung der Gesamtlebenszykluskosten einführen, um die Marktchancen im Zuge des technologischen Wandels zu nutzen.
