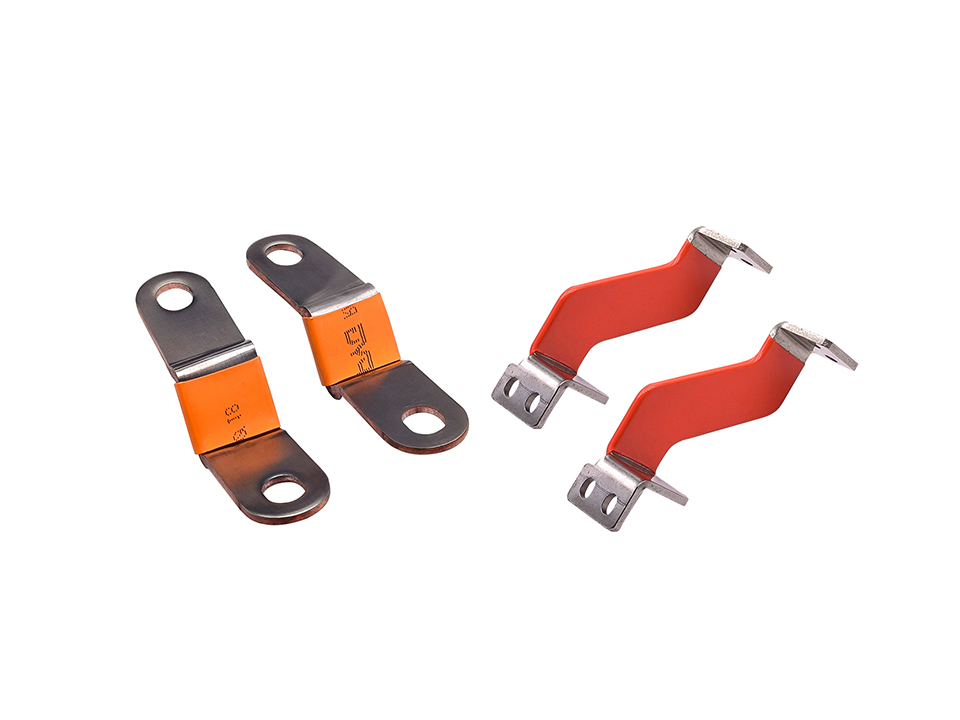

Alles, was Sie über Kupferschienen wissen müssen

Als wichtiger Bestandteil des Stromübertragungssystems, Kupfer-Sammelschiene spielt eine unersetzliche Rolle in der neuen Energierevolution, beim Aufbau intelligenter Stromnetze und im Rahmen von Industrie 4.0. Dieser Artikel analysiert systematisch die technischen Eigenschaften, den Herstellungsprozess, die Anwendungsszenarien und die Markttrends von Kupfersammelschienen und verdeutlicht anhand von 10 Vergleichstabellen und maßgeblichen Branchendaten deren zentralen Stellenwert in den Bereichen Stromversorgung, Verkehr und neue Energien. Der Artikel stützt sich auf die neuesten globalen technischen Berichte und Industriestandards (GB/T 5585.1-2005) und bietet den Lesern einen umfassenden Leitfaden, der sowohl fachlich fundiert als auch praxisorientiert ist.

Was ist eine Kupferstromschiene?

Kupfer-Sammelschienen werden aus hochreinem Kupfer (≥99,951 TP3T) als Rohstoff hergestellt. Durch Extrudieren, Ziehen und andere Verfahren werden daraus flache oder runde leitfähige Materialien gefertigt, die die Aufgabe der Hochstromübertragung übernehmen und das “Gefäßnetz” des Stromnetzes bilden. Zu ihren wesentlichen Vorteilen zählen:

• Leitfähigkeit: Die Leitfähigkeit von Kupfer (100% IACS) übertrifft die von Aluminium (61% IACS) bei weitem, mit einem spezifischen Widerstand von nur 0,01777 Ω-mm²/m (im gehärteten Zustand);
• Mechanische Eigenschaften: Zugfestigkeit bis zu 206 MPa (im weichen Zustand), Dehnung 35%;
• Korrosionsbeständigkeit: Der natürliche Oxidfilm ist beständig gegen Feuchtigkeit und sauren Nebel; die Lebensdauer beträgt bis zu 30 Jahre.

 Klassifizierung und Industriestandards

Abmessungen	Typ	Parameter	Anwendung
Leitfähig	Blanke Kupferschiene	Ohne Isolierung, Leitfähigkeit 100% IACS	Umspannwerk, industrielle Verteilerkästen
	Isolierte Kupferschienen	Isolierung aus Polyethylen/vernetztem Polyethylen, beständig gegen 1–35 kV	Hochspannungsstromübertragung, Eisenbahn
Profilform	Rechteckig	Hochlastverhältnis > 10, Strombelastbarkeit bis zu 4000 A	Rechenzentren, neue Energieerzeugung
	Rund	Durchmesser 10–200 mm, Biegeradius ≥ das 10-fache der Dicke	Schifffahrt, Luft- und Raumfahrt
Prozessstandards	GB/T 5585.1-2005	Spezifischer Widerstand ≤ 0,01777 Ω·mm²/m	Allgemeines zum Inland
	IEC 6028	Modelle zur Berechnung der Tragfähigkeit	Internationale Projekte

Kupfer-Sammelschiene vs. Aluminium-Sammelschiene

Vergleich der physikalischen und chemischen Eigenschaften

Indikatoren	Kupfer-Sammelschiene	Aluminium-Sammelschiene	Vorteilsunterschied
Dichte (g/cm³) | 8,89	8.89	2.703	Aluminium ist 60% leichter
Leitfähigkeit (%IAC)	100	61	Kupfer ist 64% effizienter
	401	237	Kupfer leitet Wärme um 69% effizienter ab
Zugfestigkeit (MPa)	206	68.6	200% Höhere mechanische Festigkeit von Kupfer
Preis ($/t)	75,720	0,150	Aluminium ist 73% günstiger

 Unterschiede im Produktionsprozess

1. Schwachstellen herkömmlicher Prozesse

• Hohe Fehlerquote: Risiko eines Isolationsdurchschlags aufgrund von Graten und Verformungen (Ausfallquote ↑15%);
• Hoher Energieverbrauch: Der Stromverbrauch des Glühprozesses macht 30% der Produktionskosten aus;
• Umweltprobleme: Verschmutzung durch die Verflüchtigung von Schmierstoffen (die VOC-Emissionen liegen um das Zweifache über dem Grenzwert).

2. Kontinuierliche Extrusionstechnologie

Indikatoren	Herkömmliches Verfahren	Kontinuierliches Extrusionsverfahren	Verbesserungseffekt
Oberflächenfehlerquote	8-12%	<0,5% | Qualitätskonformität ↑90%	Korngröße (μm)
Korngröße (μm)	50-100	10-2	Mechanische Festigkeit ↑30%
Produktionszyklus	72 Stunden	8 Stunden	Wirkungsgrad ↑ 800%
Energieverbrauch (kWh/Tonne)	1,200	650	Reduzierung der CO₂-Emissionen 46%

Anwendungsszenarien: Von der Energieinfrastruktur bis zur Weltraumforschung

Stromnetz

• Smart Grid: Kupfersammelschiene + Glasfasersensor zur Temperaturüberwachung in Echtzeit (Genauigkeit ±1 °C);
• Neue Energie: Die Nachfrage nach Photovoltaikanlagen mit Kupferstromschienen stieg jährlich um 18%.

Schienenverkehr:

• Stromversorgungssystem für U-Bahnen: rechteckige Kupferstromschiene mit einem Breiten-Dicken-Verhältnis von 20:1, Erhöhung der Strombelastbarkeit bei 40%;
• Hochgeschwindigkeitsbahn: Temperaturbereich der Sammelschiene aus einer Kupfer-Nickel-Legierung: -50 ℃ bis 200 ℃, angepasst an das polare Klima.

Neuheitsgebiete:

• Kernfusionsanlage: sauerstofffreie Kupferschiene für 1 MA Stromstärke, Magnetfeldstabilität von 99,99%;
• Raumstation: Die Strahlungsbeständigkeit der vergoldeten Kupferstromschiene wurde um 300% erhöht.

Fazit

Kupfer-Sammelschiene Als wichtiger Bestandteil des modernen Energiesystems durchläuft die Branche einen Wandel, der vom Material (z. B. Kupfer-Silber-Legierung) über den Herstellungsprozess (kontinuierliche Extrusion) bis hin zur Anwendungserweiterung (Weltraum-Stromnetz) reicht. Für Unternehmen wird es entscheidend sein, die drei wichtigsten Trends – hohe Leistungsfähigkeit (Leitfähigkeit > 102% IACS), Leichtbau (Anteil von Verbundwerkstoffen bei 30%) und Intelligenz (IoT-Integrationsrate > 40%) – zu erkennen, um sich den Markt zu sichern.
