Isolierter Kupfer-Batteriesammelschienenverbinder für EV-Batteriepacks, Energiespeichersysteme und die industrielle Stromverteilung, mit individuellen Biege-, Schneide-, Stanz- und Isolierungsoptionen für OEM-/ODM-Projekte.
√ Einfach zu installieren und in Batteriesysteme zu integrieren
√ Stabil und robust, widerstandsfähig gegenüber mechanischer Beanspruchung.
√ Minimiert Energieverluste und Wärmeentwicklung.
√ Oxidationsbeständig, was eine lange Lebensdauer gewährleistet
√ Eine gute Wärmeleitfähigkeit trägt zu einer effektiven Wärmeableitung bei.
Als zentrales leitfähiges Element des Batteriesystems besteht die Kupfer-Batteriesammelschiene aus hochreinem Kupfer der Sorte C11000/C10100 (Kupfergehalt ≥ 99,91 TP3T) und bildet durch Präzisionsbearbeitung einen Kanal mit geringem Widerstand. Ihre Leitfähigkeit entspricht der Norm GB/T 5581.1: im harten Zustand (TMY) beträgt die Leitfähigkeit ≥ 971 TP3T IACS, im weichen Zustand (TMR) bis zu 100% IACS, wodurch der Spannungsabfall effektiv auf 0,01724–0,01777 Ω·mm²/m begrenzt wird und sie für einen breiten Bereich von Strombelastungen von 30–2000 A geeignet ist.
| Art des Artikels: | Kupfer-Batteriesammelschiene |
|---|---|
| Materialbasis: | Kupfer (C11000 oder C10100) |
| Typ: | Kupferfolien-Steckverbinder |
| Verwendung: | Stecker für Autobatterie |
| Anwendung: | Batterieanschluss, Elektrogerät |
| Länge: | Individuell anpassbar, in der Regel bis zu 6 Meter |
| Schichtdicke: | 3–5 μm |
| Isolierung: | PE-Schrumpfschläuche und PVC-Tauchbeschichtung |
| Verarbeitungsdienst: | Biegen, Schweißen, Abwickeln, Schneiden und Stanzen |
| Nennstrom | 30-40% (je nach Legierung und Härtegrad) |
| Härte: | 40–80 HV (Vickers-Härte) |
| Nennstrom: | 100–2000 A |
| Besonderheit: | Flexibel |
1. Diversifizierte Struktur
2. Oberflächenbehandlungstechnik
1. Anpassungsfähigkeit der Branche
2. Qualitätssicherungssystem
ISO 9001-zertifizierte digitale Produktionslinie, ausgestattet mit:
| Leistung | Herkömmliche Lösung | Neue Lösung | Verbesserung |
|---|---|---|---|
| Leitfähigkeitseffizienz | 95% IACS | 97-100% IAC | ↑2-5% |
| Temperaturanstiegsregelung | ΔT ≥ 30 °C (200 A) | ΔT ≤ 15 °C | ↓50% |
| Korrosionsbeständigkeit | Salt Mist 96h | Salt Mist 500h | ↑420% |
| Flexibilität bei der Verarbeitung | Festgelegte Spezifikationen | Jeder Schnitt innerhalb von 6 Metern | – |

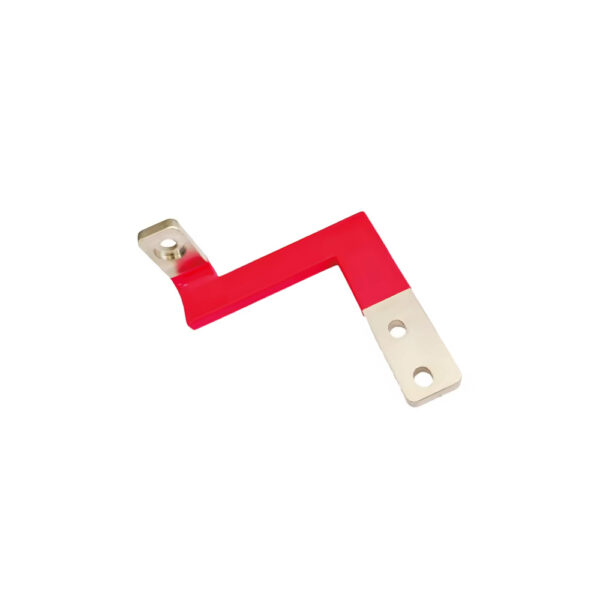

1. Fahrzeug mit alternativem Antrieb
Passendes Flachbatterie-/Zylinderbatteriemodul, das einen extrem niedrigen Innenwiderstand von 0,15 mΩ innerhalb des Akkupacks ermöglicht.
2. Smart Grid
Wird in Energiespeicher-Wechselrichtern (PCS) eingesetzt, um die Systemverluste um ≥3% zu reduzieren.
3. Stromversorgung mit hoher Leistungsdichte
Die Stromschiene der Stromversorgung eines KI-Rechenzentrums unterstützt eine Stromdichte von 140 A/mm².
| Art des Artikels | Kupfer-Batteriesammelschiene |
|---|---|
| Grundmaterial | C11000/C10100 Kupfer |
| Dämmstoffart | PE-Schrumpfschlauch oder PVC-Tauchbeschichtung |
| Verarbeitungsdienst | Biegen, Schneiden, Schweißen, Stanzen |
| Anwendung | Anschluss von E-Auto-Batterien und Energiespeichern |
| Anpassung | OEM/ODM-Design wird unterstützt |
