Comment installer des barres omnibus en cuivre pour les installations électriques

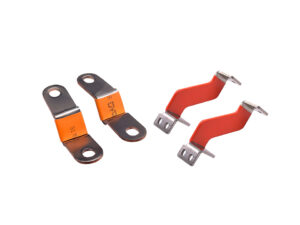

En tant que barre omnibus en cuivre En tant que fabricant, nous sommes pleinement conscients du rôle central qu’il joue dans les installations électriques. Grâce à son excellente conductivité électrique, à sa résistance mécanique et à sa résistance à la corrosion, le jeu de barres en cuivre est devenu un élément clé dans l’industrie, le bâtiment et les postes électriques. Dans cet article, de la préparation préalable à l'installation jusqu'à la maintenance post-installation, nous proposons une analyse systématique des aspects techniques de l'installation des barres omnibus en cuivre, afin d'aider nos clients à mettre en place des systèmes électriques sûrs et efficaces.

1. Planification et préparation avant l'installation

a. Plans de conception

• En fonction des besoins du système électrique, déterminez la direction, la longueur et l'emplacement du point d'appui du jeu de barres, et privilégiez un tracé rectiligne afin de réduire la résistance et les pertes d'énergie.
• S'il est nécessaire de franchir les joints de dilatation du bâtiment ou de réaliser une pose sur une longue distance (plus de 80 mètres), il convient de prévoir des joints de dilatation (espacés de 50 à 60 mètres) afin de compenser la dilatation et la contraction thermiques.
• Les barres omnibus rigides (rectangulaires ou tubulaires) conviennent aux installations fixes en intérieur, tandis que les barres omnibus souples sont adaptées aux raccordements flexibles en extérieur ; quant aux conduits de distribution fermés, ils sont principalement utilisés pour la distribution d'énergie à fort courant.

b. Contrôle des matériaux et des outils

• Réception des barres omnibus en cuivre : Vérifier que la surface est plane, sans rayures ni couche d'oxydation, et que le degré de courbure par unité de longueur est inférieur à 2 mm.
• Assortiment d'accessoires : Le châssis de support, les connecteurs, les manchons isolants, etc. doivent être conformes aux spécifications des barres omnibus ; les boulons galvanisés à chaud et les clés dynamométriques sont des outils indispensables.
• Test d'isolation : Avant l'installation, la résistance d'isolement de chaque section de jeu de barres doit être supérieure à 20 MΩ ; l'ensemble du processus est contrôlé à l'aide d'un mégohmmètre de 500 V.

c. Évaluation environnementale

• Évitez les environnements soumis à des températures élevées, à une forte humidité ou à des agents corrosifs. En cas d'installation à l'extérieur, il convient de prévoir des mesures de protection contre le vent et la pluie ; si nécessaire, utilisez des barres omnibus en cuivre anodisé ou recouvertes d'une couche protectrice.

2. Étapes de l'installation d'un jeu de barres en cuivre

a. Construction de structures de soutien

Type de support : Montage horizontal à l'aide d'une flèche en cornière ou d'un support en U ; le montage vertical doit être équipé d'un support à ressort afin d'amortir les vibrations.

Espacement fixe : Pour les chemins de câbles ouverts, l'espacement entre les supports horizontaux doit être inférieur ou égal à 2,5 mètres, et celui entre les supports verticaux inférieur ou égal à 3 mètres ; chaque section de chemin de câbles fermé doit comporter au moins un point de fixation, et un support supplémentaire doit être installé à moins de 0,4 à 0,6 mètre des angles.

b. Traitement et raccordement des barres omnibus

Découpe et redressage : Utilisez des cisailles spéciales pour la découpe ; l'erreur de courbure à plat et de courbure verticale par mètre est inférieure à 3 mm et 2 mm respectivement.

Procédé de soudage (barre omnibus rigide) :

• Angle de chanfrein de 65 à 75°, pureté du gaz de protection pour le soudage à l'arc sous argon ≥ 99% ; après le soudage, le cordon de soudure doit être lisse et exempt de bavures.
• Lors du soudage, il convient de respecter une distance d'au moins 50 mm par rapport au point d'appui et au raccord ; les soudures sur le bus de même phase doivent être décalées les unes par rapport aux autres.

Assemblage par boulons :

• La surface de contact doit être polie afin d'éliminer la couche oxydée, puis enduite de graisse composite pour applications électriques ; le boulon doit être vissé de bas en haut, et serré à l'aide d'une clé dynamométrique à un couple de 70 ± 6 N·m, en laissant apparaître 2 à 3 crans.
• Lors du raccordement du conduit de bus blindé, il est nécessaire d'aligner l'enveloppe et de verrouiller la plaque de protection étanche ; le manchon isolant au niveau du raccord doit être entièrement recouvert.

c. Isolation et mise à la terre

Chaque section de barre omnibus doit être raccordée à l'aide d'un manchon isolant, et l'intérieur du canal de câbles fermé est rempli de PTFE afin de garantir une résistance d'isolement ≥ 10 MΩ.

Exigences en matière de mise à la terre : au moins deux points de la barre omnibus principale doivent être reliés de manière fiable au conducteur de protection, et la résistance de mise à la terre doit être inférieure ou égale à 4 Ω ; l'extrémité de la barre omnibus de dérivation doit être mise à la terre séparément.

d. Facteurs clés pour l'installation

Traitement à travers le mur/le sol : vertical, en raison de la nécessité de mettre en place une plate-forme étanche (hauteur ≥ 50 mm) et un dispositif coupe-feu, avec des supports renforcés par des profilés en U.

Installation d'un boîtier enfichable pour goulotte de bus fermée : Le bord inférieur se trouve à 1,4 mètre du sol ; il faut installer un support fixe à 300 mm au-dessus du boîtier de raccordement ; l'interrupteur situé dans le boîtier doit être déconnecté après la mise sous tension.

3. Normes de sécurité et contrôle de qualité

A. Sécurité d'exploitation

• Le personnel doit porter des gants isolants et un casque, travailler après avoir coupé l'alimentation électrique et installer des panneaux d'avertissement dans les zones à haut risque.
• Un arrimage multipoint (2 points pour une travée simple et 3 points pour plusieurs travées) est utilisé pour le levage, et un câble sert à faciliter le positionnement afin d'éviter toute collision et toute déformation.

B. Norme d'acceptation

• Écart de rectitude ≤ 1,5 ‰, erreur sur toute la longueur ≤ 20 mm ; l'ordre des phases doit être conforme au cahier des charges (L1 jaune, L2 vert, L3 rouge, N bleu clair).
• Essai de tenue en tension à fréquence industrielle : tension de 1 kV pendant 1 minute sans claquage, résistance d'isolement ≥ 0,5 MΩ (basse tension) ou ≥ 10 MΩ (haute tension).

4. Exploitation, maintenance et prévention des pannes

Entretien quotidien

• Inspection trimestrielle de l'étanchéité des joints et de l'intégrité de l'isolation, à l'aide d'un thermomètre infrarouge pour surveiller l'élévation de température (ΔT ≤ 40 K).
• Nettoyez régulièrement la poussière présente à la surface des barres omnibus ; dans les environnements corrosifs, il convient d'augmenter la fréquence des contrôles du revêtement protecteur.

Problèmes courants

• Surchauffe partielle : Vérifiez si les surfaces de contact sont oxydées ou si des boulons sont desserrés ; rectifiez-les et serrez-les au couple de serrage normalisé.
• Dégradation de l'isolation : Remplacer le boîtier endommagé ; dans un environnement humide, il est possible d'installer un déshumidificateur.

5. Avantages et tendances en matière d'installation de barres omnibus en cuivre

La capacité de transport de courant élevée (jusqu'à 20 000 A) et le faible effet de peau des barres omnibus en cuivre en font une alternative de plus en plus prisée aux câbles traditionnels dans les applications à courant fort. À l'avenir, les barres omnibus tubulaires pré-isolées et les systèmes de surveillance intelligents (tels que l'intégration de sondes de température) deviendront la norme technologique afin d'améliorer encore davantage l'efficacité et la sécurité des installations.

Conclusion

Barre omnibus en cuivre L'installation est la clé d'un fonctionnement fiable du système électrique ; elle doit donc respecter scrupuleusement les spécifications de conception et les procédures d'exploitation. Grâce à une planification scientifique, une mise en œuvre précise et un entretien continu, il est possible de tirer pleinement parti des avantages offerts par les barres omnibus en cuivre. Pour des solutions d'installation sur mesure ou une assistance technique, veuillez contacter notre équipe de professionnels.
