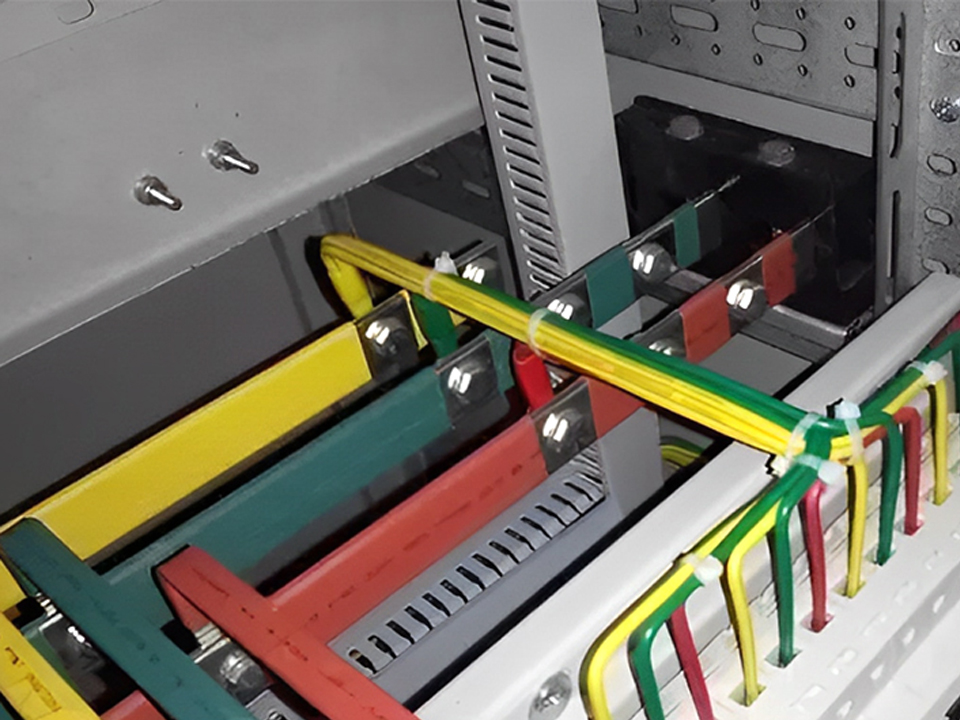

Apakah rintangan bar bus tembaga dan bagaimana mengiranya

Sebagai komponen teras dalam penghantaran kuasa, ciri-ciri rintangan palang konduktor tembaga langsung menentukan kecekapan tenaga dan kestabilan sistem. Artikel ini menganalisis logik pengiraan, faktor-faktor yang mempengaruhi, dan strategi pengoptimuman kejuruteraan rintangan bar bus tembaga melalui lapan hujah teras. Digabungkan dengan data cerun suhu, jadual perbandingan bahan, dan rujukan kepada piawaian antarabangsa, kertas ini menyediakan jurutera elektrik dengan panduan rujukan yang menggabungkan kedalaman teori dan nilai praktikal.

Pendahuluan

Di tengah lonjakan penggunaan elektrik industri, busbar tembaga telah menjadi konduktor pilihan untuk sistem penghantaran dan pengagihan kuasa kerana kekonduksian elektriknya yang tinggi. Walau bagaimanapun, pengiraan dan pengoptimuman rintangan yang tepat masih merupakan cabaran reka bentuk. Menurut Persatuan Antarabangsa Tembaga, pengoptimuman rintangan bar pengagih boleh mengurangkan kerugian tenaga sebanyak 5%–15%. Dalam kertas ini, kami akan menggunakan data berwibawa dan kes kejuruteraan untuk membina rangka kerja analisis bersepadu bagi rintangan bar pengagih tembaga.

Formula rintangan palang pendaratan tembaga

Formula asas: aplikasi kejuruteraan undang-undang rintangan

Pengiraan rintangan palang tembaga mengikuti formula klasik:[ R = \rho \frac ]

Di mana:

• (R) ): nilai rintangan (Ω)
• ( \rho ): rintangan elektrik tembaga (( 1.68 \times 10^ \Omega \cdot m )) pada 20°C)
• (L ): panjang palang bus (m)
• (A ): kawasan rentas (m²)

Pengesahan Kes:
Sebuah stesen transformator menggunakan bar pendarfuit tembaga dengan keratan rentas 100mm x 10mm dan panjang 5 meter; rintangannya pada 20°C dikira sebagai: [ R = 1.68 \times 10^ \times \frac = 8.4 \times 10^ \, \Omega ] (Sumber: Manual Pengiraan Piawai untuk Kejuruteraan Elektrik)

Faktor-faktor yang mempengaruhi rintangan palang busbar tembaga

1. Ketulenan bahan dan teknologi pemprosesan

• Kandungan tembaga: 99.9%. Rintangan tembaga bebas oksigen adalah 3%–5% lebih rendah daripada tembaga biasa.
• Rawatan annealing: Rintangannya tembaga yang telah diannealing sepenuhnya adalah kira-kira 2% lebih rendah berbanding tembaga keras.

2. Mengkuantifikasi Kesan Dimensi Geometri

Parameter	Tren Rintangan	Cadangan Pengoptimuman Kejuruteraan
Peningkatan panjang sebanyak 20%	Ketahanan +20%	Pendekkan laluan atau pasang dalam bahagian
50% peningkatan dalam kawasan rentas	Rintangan -33%	Reka bentuk yang dioptimumkan menggunakan nisbah lebar kepada ketebalan

3. Hubungan bukan linear kesan suhu

Peningkatan suhu menyebabkan peningkatan getaran termal atom tembaga dan peningkatan linear dalam rintangan:[ \rhoT = \rho [1 + \alpha (T-20)] ] Di mana ( \alpha ) ialah pekali rintangan suhu tembaga (0.00393/°C).

Rujukan Salib Suhu-Rintangan

Suhu (℃)	Rintangan (×10-⁸ Ω-m)
0	1.68
50	1.72
100	1.88

Masalah Rintangan Khusus dalam Senario Kejuruteraan

A. Kerugian Tersembunyi dalam Rintangan Sentuhan

Rintangan sentuhan pada sambungan antara palang pengagih dan peralatan boleh sehingga 10 kali ganda rintangan badan:

• Faktor-faktor yang mempengaruhi: pengoksidaan permukaan (kelajuan pengoksidaan tembaga meningkat melebihi 40℃), tekanan tidak mencukupi (tekanan sentuhan yang disyorkan >15N/mm²).
• Penyelesaian: Pelapisan perak (mengurangkan rintangan sentuhan sebanyak 30%–50%) atau menggunakan pencuci pegas cakera untuk mengekalkan tekanan yang konsisten.

B. Kesan kulit pada frekuensi tinggi

Apabila frekuensi melebihi 1kHz, arus cenderung diedarkan ke permukaan pengalir, dan rintangan setara meningkat dengan ketara:[ R = R \times (1 + 0.005f^) ] (Sumber formula: piawaian IEC 60287)

Perbandingan sifat tembaga dengan pengalir lain

Bahan	Rintangan pada 20°C (×10⁻⁸ Ω-m)	Indeks Kos	Senario Terpakai
Tembaga elektrolitik	1.68	100	Peralatan suis voltan tinggi
Aloi aluminium	2.82	65	Talian atas
Tembaga bersalut perak	1.62	150	Sambungan instrumen ketepatan

Strategi untuk mengurangkan rintangan bar bus tembaga

1. Pengoptimuman keratan rentas: Kira keratan rentas optimum menggunakan kaedah ketumpatan arus ekonomi (nilai yang disyorkan: 2–4 A/mm²).
2. penyejukan aktif: penyejukan udara paksa boleh mengurangkan rintangan operasi 70 ℃ sebanyak 18%.
3. Penebat bersegmen: Mengurangkan kerugian arus eddy dan meningkatkan kapasiti pengaliran arus berkesan.
4. Rawatan permukaan: rawatan pasivasi kimia untuk menghalang pengoksidaan (rintangan tembaga teroksida adalah 1000 kali lebih tinggi daripada tembaga tulen).

Kesimpulan

Kawalan tepat palang konduktor tembaga Rintangan adalah asas utama dalam membina sistem kuasa yang cekap. Melalui model pembetulan suhu, skema pengoptimuman sentuhan, dan perbandingan pemilihan bahan yang dijelaskan dalam kertas ini, jurutera dapat meningkatkan tahap reka bentuk secara sistematik. Pada masa hadapan, dengan terobosan teknologi bahan superkonduktor (contohnya, MgB₂ mencapai rintangan sifar pada -253℃), skop aplikasi bar bus tembaga mungkin dapat diperluas lagi, tetapi ko
