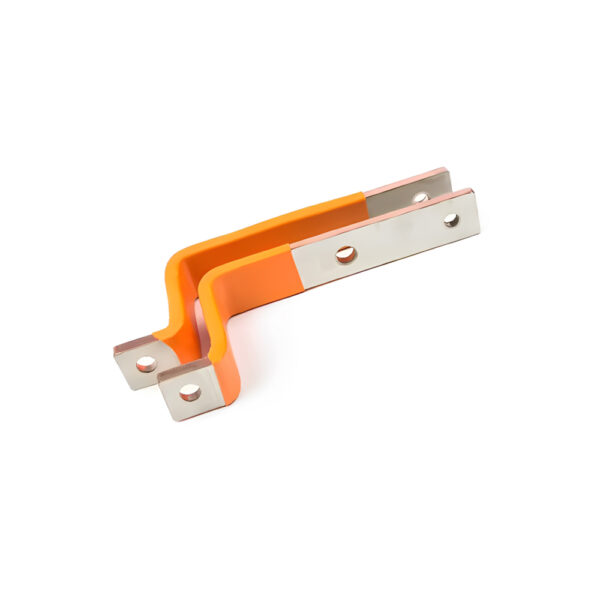

Op maat gemaakte koperen stroomrails

Toonaangevende fabrikant van koperen busbars

Als fabrikant van koperen stroomrails zijn ons productieproces, het ontwerp van de afmetingen en de selectiecriteria rechtstreeks gerelateerd aan de veiligheid en efficiëntie van het stroomdistributiesysteem. Van de optimalisatie van het productieproces, de wetenschappelijke benadering van de afmetingenkeuze en het systeem voor prestatieverificatie tot andere aspecten: dit alles biedt een systematisch referentiekader voor het technisch ontwerp.

Ten eerste: het productieproces van koperen rijen voor stroomrails

De moderne productie van koperen busbars is uitgegroeid tot een gestandaardiseerd proces dat de drie belangrijkste fasen omvat: de verwerking van grondstoffen, de vormgeving en de oppervlaktebehandeling (zie figuur 1). Neem bijvoorbeeld Hubei Ruineng Electric: het kernproces van dit bedrijf omvat:

1. Controle van de grondstoffen: er wordt gebruikgemaakt van T2-elektrolytisch koper met een zuiverheid van ≥99,95%; het kopergehalte en het gehalte aan onzuiverheden worden gemeten met een spectrale analysator om te garanderen dat de geleidbaarheid ≥58 MS/m bedraagt (IACS-norm);
2. Nauwkeurige bewerking:
   • Bij het snijproces wordt gebruikgemaakt van een lasersnijmachine om de tolerantie op ≤±0,1 mm te houden, waardoor het probleem van bramen dat bij traditioneel ponsen en knippen ontstaat, wordt vermeden;
   • Bij het buigproces wordt gebruikgemaakt van een hydraulische driepuntsbuigmachine met een buigradius van 2,5 tot 5 keer de breedte, om te voorkomen dat er scheuren ontstaan in de buighoeken (GB/T 5585.1-2018);
3. Oppervlaktebehandeling: de dikte van de vertinde laag wordt geregeld op 8-12 μm, wat niet alleen de oxidatiebestendigheid verbetert (zoutsproeitest ≥ 720 uur), maar ook de toename van de contactweerstand beperkt tot minder dan 7%.

Vergelijking van apparatuur voor de verwerking van koper

Ten tweede, het dimensionale ontwerp van Bubar-koper:

• Berekening van het draagvermogen
  Volgens de norm IEC 61439 luidt de formule voor het stroomdraagvermogen als volgt:
•
• ( K ): warmteafvoercoëfficiënt (1,1 voor verticaal, 1,0 voor vlak)
• ( S ): dwarsdoorsnede (mm²)
• (ΔT): toegestane temperatuurstijging (meestal vastgesteld op 55 K)
• ( ρ ): soortweerstand (0,01774 Ω-mm²/m)

Stroomdraagvermogen van koperen rijen (omgevingstemperatuur 35 ℃)

ten derde, Digitale transformatie van het prestatiecontrolesysteem

1. Tests van de mechanische prestaties:
   • Treksterkte ≥ 295 MPa (uit inspectierapporten van China Steel blijkt een slagingspercentage van 99,81 TP3T)
   • Brinell-hardheid HB ≥ 80 om de stabiliteit van de installatie te waarborgen.
2. Elektrische test:
   • Isolatieweerstand ≥ 20 MΩ (test met een weerstandsspanning van 2500 V)
   • Temperatuurstijgingstest: temperatuurstijging van de 2000A-koperen rij bij volledige belasting ≤ 55K
3. Milieusimulatie:
   • Vocht- en warmtecyclusproef (85 ℃ / 85% RH) – na 1000 uur bedraagt de afname van de isolatieprestaties < 5%

Ten vierde: toepassingsscenario’s in de industrie. Ontwikkeling op maat, afgestemd op de specifieke behoeften van de toepassingsscenario’s:

1. Nieuw energiegebied:
   • De verbindingsrij van het accupakket is voorzien van een ultradunne isolatielaag van 0,2 mm, en de spanningsweerstand is verhoogd tot 3000 V.
   • Seismisch ontwerp volgens de norm GB/T 31467.3 (willekeurige trillingen 27,8 m/s²)
2. Hoogspanningsschakelinstallaties:
   • In het 10 kV-systeem wordt bij voorkeur gebruikgemaakt van verticaal geplaatste leidingen met de afmetingen 80 × 8 mm, en het stroomdraagvermogen is met 18% verhoogd.

Welke technologie wordt er gebruikt voor het koper van onze stroomrails?

1. Toepassing van gerecycled koper: dankzij nieuwe raffinagetechnologie kan de zuiverheid van gerecycled koper tot 99,9% worden verhoogd en wordt de CO₂-uitstoot met 40% verminderd.
2. Intelligent bewakingssysteem: realtime bewaking van temperatuur en vervorming via een geïmplanteerde RFID-chip, met een nauwkeurigheid van de vroegtijdige waarschuwing >95%.
3. Modulair ontwerp: dankzij de bibliotheek met standaardconnectoren wordt de installatietijd met 15% verkort (voorbeeld Siemens).
