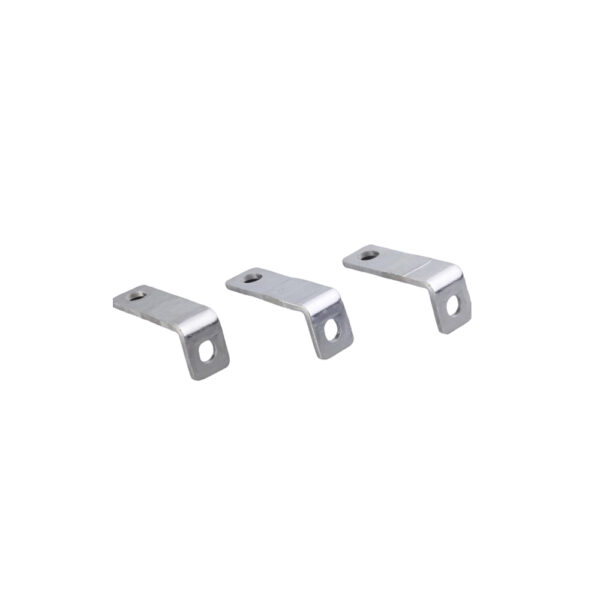

Srebrzona miedziana szyna zbiorcza

Wiodący producent posrebrzanych szyn zbiorczych z miedzi

Specjalizujemy się w produkcji wysokiej jakości srebrzonych szyn zbiorczych z miedzi, dostosowanych do rygorystycznych wymagań różnych gałęzi przemysłu. Nasze srebrzone szyny zbiorcze z miedzi zostały zaprojektowane z myślą o wyjątkowej przewodności, niezawodności i trwałości. Dzięki precyzyjnej inżynierii i najnowocześniejszej technologii srebrzenia nasze szyny zbiorcze zapewniają doskonałe parametry elektryczne, gwarantując minimalne straty energii i wydajne przesyłanie mocy.

1. materiał przewodnika:
– Czystość miedzi ≥ 99,95% (np. miedź typu T2 lub miedź beztlenowa o wysokiej czystości), grubość warstwy posrebrzanej na powierzchni wynosi zazwyczaj 1–5 μm.– Przewodność ≥ 97,61 TP3T IACS (międzynarodowy standard miedzi wyżarzonej), lepsza niż w przypadku zwykłych szyn zbiorczych z miedzi.

2. Parametry elektryczne:
– Zwiększona nośność o ponad 30% (dzięki warstwie srebra zmniejszającej opór styku). – Limit wzrostu temperatury: posrebrzana szyna zbiorcza pozwala na wzrost temperatury do 70K (w przypadku gołej miedzi wynosi on 60K), co sprawia, że nadaje się do zastosowań przy dużym obciążeniu.

3. Właściwości fizyczne:
– Wytrzymałość na rozciąganie ≥15%, odporność na drgania o wysokiej częstotliwości i wstrząsy mechaniczne. – Odporność na korozję: produkt przeszedł test w komorze solnej trwający 1800 godzin; nadaje się do stosowania w wilgotnym, chemicznym i innych trudnych warunkach.

4. Wymiary:
– Typowa grubość: 1,5–25 mm, szerokość: 10–250 mm; możliwość wykonania rzędów o niestandardowych kształtach (np. rzędów typu C z gniazdami).

Posrebrzana miedziana szyna zbiorcza. Proces produkcji:

1. Przetwarzanie surowców:

• Pręty miedziane są przetwarzane na taśmy miedziane metodą indukcji górnej lub w procesie walcowania na zimno, a ich powierzchnia jest frezowana w celu usunięcia warstwy utlenionej.

2. Obróbka przed galwanizacją:

•  Trawienie alkaliczne: roztwór wodorotlenku sodu o temperaturze 50–80 ℃ w celu usunięcia oleju.
• Aktywacja poprzez czyszczenie kwasem: rozcieńczony kwas siarkowy w celu usunięcia tlenków i poprawy przyczepności warstwy galwanicznej.

3. Proces posrebrzania:

• Przed posrebrzaniem: gęstość prądu 1–3 A/dm², czas trwania 5–10 sekund w celu utworzenia warstwy podstawowej.
• Główne procesy posrebrzania: gęstość prądu 0,5–3 A/dm², temperatura 15–35 ℃, czas trwania procesu 1,5–2,5 godziny, a grubość warstwy srebra jest jednolita.

4. Po zabiegu:

• Zastosować środek zapobiegający przebarwieniom spowodowanym obecnością srebra (np. benzotriazol), aby zapobiec zasiarczaniu i utlenianiu.
• Znakowanie laserowe, automatyczna kontrola jakości i pakowanie.

Cechy posrebrzanej miedzianej szyny zbiorczej:

1. Wysoka przewodność: przewodność srebra (6,3×10⁷ S/m) jest wyższa niż miedzi (5,96×10⁷ S/m), co zmniejsza straty podczas transmisji.
2. Odporność na utlenianie: warstwa srebra izoluje miedź od tlenu, zapobiegając powstawaniu tlenku miedzi i zapewniając niską rezystancję styku.
3. Dostosowanie do wysokich częstotliwości: dzięki efektowi skórnemu warstwa srebra poprawia stabilność transmisji sygnału o wysokiej częstotliwości, co sprawia, że rozwiązanie to nadaje się do zastosowań w sieciach 5G, centrach danych i innych scenariuszach.
4. Odporność na wysokie temperatury: Praca w zakresie temperatur od -65℃ do 250℃, krótkotrwała odporność na temperaturę do 300℃, lepsza niż w przypadku cynowanych listew miedzianych.
5. Przyjazny dla środowiska: materiały niezawierające halogenów, brak emisji toksycznych gazów w razie pożaru, spełnia normę ognioodporności UL94.

Dlaczego szyny zbiorcze są posrebrzane?

Szyny zbiorcze są często posrebrzane z kilku powodów:

• Zmniejszona rezystancja styku: przewodność srebra jest lepsza niż miedzi i cyny; posrebrzanie zmniejsza rezystancję styku o 30%, poprawiając obciążalność prądową i efektywność energetyczną.
• Odporność na korozję i utlenianie: Srebro jest mniej podatne na korozję w wilgotnych środowiskach zawierających siarkę lub chlor, co pozwala uniknąć pogorszenia właściwości użytkowych spowodowanego utlenianiem podłoża miedzianego.
• Optymalizacja działania w zakresie wysokich częstotliwości: prąd o wysokiej częstotliwości skupia się na powierzchni przewodnika (efekt skórny), a warstwa srebra ogranicza tłumienie sygnału i zapewnia wysoką jakość komunikacji.
• Wydłużona żywotność: warstwa posrebrzania jest odporna na zużycie, dzięki czemu nadaje się do częstego podłączania i odłączania (np. w złączach rozdzielnic), co pozwala obniżyć koszty konserwacji.
• Kontrola wzrostu temperatury: umożliwia większy wzrost temperatury (70 K w porównaniu z 60 K w przypadku czystej miedzi), dostosowując się do wymagań związanych z przesyłem prądu o dużym natężeniu.
