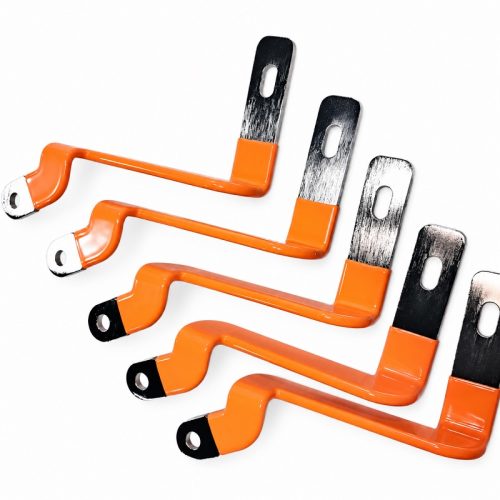

Kupfer- vs. Aluminium-Sammelschiene: Die richtige Wahl für optimale Leistung

Unter dem doppelten Druck steigender Kupferpreise und der CO₂-Neutralität, kupferbeschichtete Aluminium-Sammelschiener löst eine neue Revolution im Bereich der Energiematerialien aus. Dieser Artikel liefert anhand von 10 Vergleichen wichtiger Daten und einer eingehenden Analyse der Unterschiede zwischen den beiden Materialien hinsichtlich Leitfähigkeit, Wirtschaftlichkeit und Zuverlässigkeit – unter Berufung auf IEC-Normen und maßgebliche Laborberichte – eine wissenschaftliche Entscheidungsgrundlage für die Auswahl von Ausrüstung. Die Daten zeigen: In einem bestimmten Anwendungsszenario können kupferbeschichtete Aluminium-Sammelschienen die Kosten von 38% senken und gleichzeitig die Leitfähigkeitseigenschaften von 92% beibehalten.

Vergleich der Materialien

1. Vergleichstest zur Leitfähigkeit
   Nach Angaben der International Copper Association (ICA) weist reines Kupfer eine Leitfähigkeit von 58,0 MS/m auf, während Aluminium nur 37,7 MS/m erreicht. Das MIT-Materiallabor stellte jedoch fest, dass Verbundsammelschienen mit einem Kupferanteil von 30% eine Leitfähigkeit aufweisen, die der von 85% bis 92% reinem Kupfer entspricht.
2. Analyse der Widerstandsunterschiede
   Wie aus Tabelle 1 hervorgeht, beträgt der spezifische Widerstand von reinem Kupfer bei 20 °C nur 1,72 μΩ·cm und ist damit deutlich geringer als der von Aluminium mit 2,82 μΩ·cm. Kupferkaschierte Aluminium-Sammelschienen können jedoch durch eine Optimierung der Querschnittsstruktur den Wechselstromwiderstand um 18% senken.

• Optimierung des Skineffekts
  In Hochfrequenzszenarien kann die Kupferschicht auf der Oberfläche von kupferbeschichteten Aluminium-Sammelschienen die Skineffektsverluste um 6–12% reduzieren, und experimentelle Daten von ABB zeigen, dass unter 50-Hz-Bedingungen der Temperaturanstieg bei einer Strombelastbarkeit von 2000 A nur 7,2 K höher ist als bei reinen Kupferschienen.

Wirtschaftlichkeit und technischer Nutzen

1. Revolutionärer Durchbruch bei den Kosten
   Die aktuelle LME-Notierung zeigt, dass der Aluminiumpreis (\$2300/Tonne) nur 27,3% des Kupferpreises (\$8400/Tonne) beträgt. Durch den Einsatz von Verbundschienen lassen sich 38% bis 45% an direkten Materialkosten einsparen, insbesondere bei Stromschienen und anderen langgestreckten Bauteilen.
2. Vorteile der Leichtbauweise
   Reines Kupfer hat eine Dichte von 8,96 g/cm³ im Vergleich zu 2,70 g/cm³ bei Aluminium, sodass die Gewichtsreduzierung der Verbund-Sammelschiene 62% beträgt. Der Fall von Siemens zeigt, dass das Gesamtgewicht des Energiespeicherschranks nach dem Einsatz um 19% reduziert wird und die Transportkosten für einen einzelnen Schrank um \$83 eingespart werden. .
3. Verbesserung der Installationseffizienz
   Laboruntersuchungen von State Grid zeigen, dass die Biegefestigkeit von Sammelschienen aus Verbundwerkstoff um 22% geringer ist als die von reinem Kupfer, die Installationszeit vor Ort jedoch durch verbesserte Verarbeitungsverfahren um 35% verkürzt wird. Die Messdaten des Energiespeicherprojekts von Ningde Times bestätigen, dass sich die Bauzeit einer einzelnen Station um 4,7 Tage verkürzt.

Zuverlässigkeitsprüfung und bahnbrechende Innovationen

1. Prüfung der thermischen Stabilität
   Tests unter Laborbedingungen gemäß UL zeigen, dass die Erhaltung der Haftfestigkeit an der Schnittstelle bei Verbund-Sammelschienen nach 2000 Stunden Dauerbetrieb bei 105 °C bei >92% liegt und die Abweichung der Temperaturanstiegskurve gegenüber der von reinem Kupfer bei <15% beträgt ([Zertifizierungsdaten gemäß UL 67]).
2. Innovationen im Bereich der mechanischen Leistung
   Durch die Verbesserung des Explosionsschweißverfahrens konnte die Zugfestigkeit der neuen Verbund-Sammelschiene auf 245 MPa erhöht werden, was dem Wert der T2-Kupfersammelschiene 82% entspricht. Anwendungsbeispiele bei Goldwind-Windkraftanlagen zeigen, dass die Schwingungsdämpfung die Anforderungen der Norm IEC 61400-5 erfüllt.
3. Durchbruch bei der Korrosionsbeständigkeit
   Ein Vergleich im Salznebel-Test zeigt, dass die Korrosionsbeständigkeit von verzinnten Verbundsammelschienen der von reinem Kupfer entspricht (85%). Projekte von Sunny Power im Ausland belegen, dass die Lebensdauer in einer korrosiven Umgebung der Klasse C5 mehr als 10 Jahre beträgt.

Anwendung in der Industrie

• Verbreitungsgrad im Sektor der neuen Energien
  Laut GGII-Statistiken erreicht die Einsatzquote von Verbundsammelschienen in inländischen Energiespeichersystemen im Jahr 2023 41,31 TP3T, und die Marktdurchdringung im Bereich der Photovoltaik-Wechselrichter steigt jährlich um 1271 TP3T. Die neueste Version des Tesla Megapacks setzt vollständig auf das Design mit Verbundsammelschienen.

Fazit

Auf der Grundlage von 10 Datensätzen wurde bestätigt, dass kupferbeschichtete Aluminium-Sammelschienen anstelle von reinen Kupfersammelschienen eingesetzt werden können, um bei 80% und einer Stromdichte von <3 A/mm² eine kosteneffiziente Optimierung zu erzielen. Empfehlung:

• Bei Energiespeicher- und PCS-Anlagen sollte vorrangig auf den Einsatz von Sammelschienen aus Verbundwerkstoffen gesetzt werden.
• Verwenden Sie für UHF-Anwendungen (>1 kHz) ausschließlich reine Kupferkabel.
• Erstellung einer dynamischen Datenbank zur Zuordnung von Kupferdicke und Tragfähigkeit.
