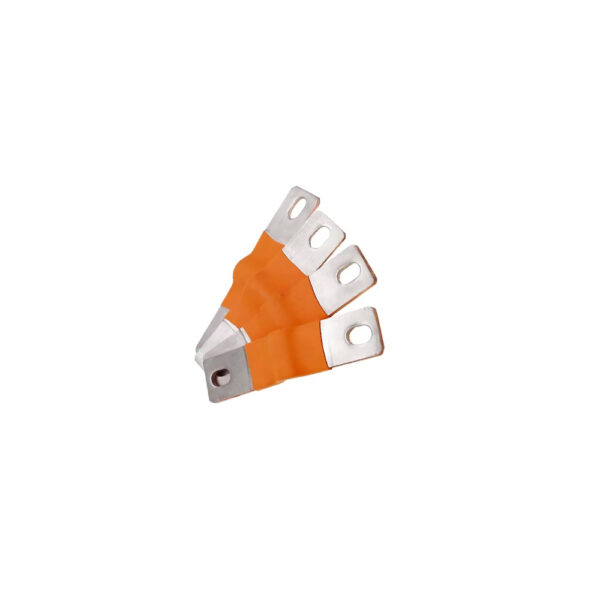

Barra collettrice isolata flessibile per il collegamento alla batteria

Azienda leader nella produzione di sbarre collettrici flessibili isolate

In qualità di produttori di sbarre collettrici flessibili isolate, siamo specializzati in soluzioni innovative per i collegamenti delle batterie e i sistemi di distribuzione dell'energia. Le nostre sbarre collettrici sono progettate per offrire prestazioni elettriche superiori, elevata flessibilità e un isolamento robusto, al fine di garantire sicurezza e affidabilità in diverse applicazioni.

Struttura dei prodotti delle sbarre collettrici flessibili isolate

• Strato conduttore: costituito da file di filo di rame flessibile o da nastro di rame stagnato, che garantiscono un’elevata conduttività e flessibilità.
• Strato di rivestimento: Per avvolgere il conduttore si utilizza una pellicola di poliestere o un nastro in PTFE, che migliorano l'isolamento e la protezione dalle interferenze elettromagnetiche.
• Strato isolante: I principali materiali isolanti sono il cloruro di polivinile (PVC), il polietilene reticolato (XLPE) o la gomma siliconica, con uno spessore compreso tra 1,8 e 2,1 mm, che garantiscono l'isolamento elettrico.
• Livello di armatura: Un'armatura metallica ad incastro (ad esempio, nastro in acciaio inossidabile) offre protezione meccanica contro i danni esterni.
• Strato di rivestimento: Lo strato esterno è realizzato in materiale ignifugo e resistente alla corrosione (come il PVC privo di alogeni), con un grado di protezione fino a IP68.

Processo di produzione di sbarre collettrici flessibili isolate

1. Elaborazione dei conduttori

• Il rame/alluminio viene trasformato in fili sottili mediante una trafilatrice e sottoposto a ricottura per migliorarne la flessibilità.
• Il processo di intrecciatura consiste nell'intrecciare più fili conduttori in file flessibili di filo di rame per aumentare la capacità di trasporto di corrente.

2. Trattamento isolante

• Strato di rivestimento: il film di poliestere o il nastro di mica vengono applicati tramite una macchina avvolgitrice automatica per ridurre le scariche parziali.
• Stampaggio per estrusione: il PVC o l’XLPE ricoprono uniformemente il conduttore tramite un estrusore ad alta temperatura, con uno scarto di spessore ≤ 0,1 mm.

3. Armatura e fodero

• Lo strato di armatura metallica avvolge lo strato isolante grazie a una tecnologia di incastro, al fine di aumentare la resistenza alla compressione (in grado di sopportare una corrente di cortocircuito di 50 kA).
• La guaina esterna è realizzata con tecnologia di coestrusione per garantire resistenza agli agenti atmosferici e proprietà ignifughe.

4. Collaudo e imballaggio

• Prova di tenuta in tensione: tensione di tenuta a frequenza di 3,5 kV per 1 minuto senza rottura.
• Rilevamento intelligente: sensore integrato di corrente/temperatura, con supporto per il monitoraggio online in tempo reale.

Che cos’è una barra collettrice isolata?

La barra collettrice isolata è un'apparecchiatura per la trasmissione e la distribuzione di energia elettrica che garantisce l'isolamento elettrico grazie al rivestimento esterno del conduttore con materiale isolante, a differenza della barra collettrice rigida non isolata. La sua classificazione comprende:

• Barra collettrice flessibile isolata: realizzata con un conduttore flessibile multistrato e una struttura isolante, adatta ad ambienti dinamici o complessi.
• Barra collettrice tubolare isolata: tubo di rame come conduttore, rivestito con isolamento in PTFE, utilizzato in contesti ad alta tensione (ad es. sottostazioni).
• Busway chiuso: barra collettrice isolata racchiusa in un involucro metallico, utilizzata principalmente nella distribuzione elettrica degli edifici.

Caratteristiche e vantaggi principali

1. Efficienza energetica: Ampia superficie del conduttore, basso effetto pelle, con una riduzione delle perdite di linea di oltre 30%.
2. Sicuro e affidabile: Tensione di 3,5 kV senza rottura di isolamento, resistenza di isolamento ≥ 15.000 MΩ, compatibile con ambienti esterni umidi.
3. Installazione semplice: Struttura flessibile senza gomiti su misura, efficienza di installazione aumentata del 60%.
4. Ottimizzazione dei costi: Nessun giunto intermedio, costi di costruzione ridotti del 50%, non richiede manutenzione per tutta la durata di vita.

Come isolare una barra collettrice?

L'isolamento di una barra collettrice consiste nell'applicare uno strato protettivo attorno al materiale conduttivo per prevenire cortocircuiti, proteggere dai fattori ambientali e garantire una manipolazione sicura. Ecco alcuni metodi comuni per isolare una barra collettrice:

1. Scelta dei materiali

• Scenario ad alta temperatura: PTFE (resistenza alla temperatura 340 ℃) o gomma siliconica (resistenza alla temperatura 200 ℃).
• Scenario ambientale: materiali ritardanti di fiamma privi di alogeni (indice di ossigeno ≥ 30%).

2. Tecnologia

• Avvolgimento multistrato: avvolgimento alternato di nastro semiconduttivo e nastro isolante per eliminare la concentrazione del campo elettrico.
• Impregnazione sottovuoto: riempimento con resina epossidica delle sbarre collettrici tubolari per migliorare la resistenza di isolamento.
• Stampaggio per coestrusione: estrusione sincrona dello strato di schermatura del conduttore e dello strato isolante principale per ridurre i difetti di interfaccia.

3. Isolamento liquido

I composti isolanti liquidi possono essere applicati sulla barra collettrice per ottenere uno strato isolante continuo e flessibile.

Passaggi:

• Barra collettrice pulita: assicurarsi che la superficie della barra collettrice sia pulita.
• Applicare l'isolante liquido: spennellare, spruzzare o immergere la barra collettrice nel composto isolante liquido.
• Asciugatura e indurimento: lasciare che il composto si asciughi e si indurisca seguendo le istruzioni del produttore.
